1. Características das saídas a relé
A HF-006 possui 06 saídas digitais a relé, com capacidade de até 10 A em 220 V para cargas resistivas (lâmpadas incandescentes, resistências, aquecedores, etc.).

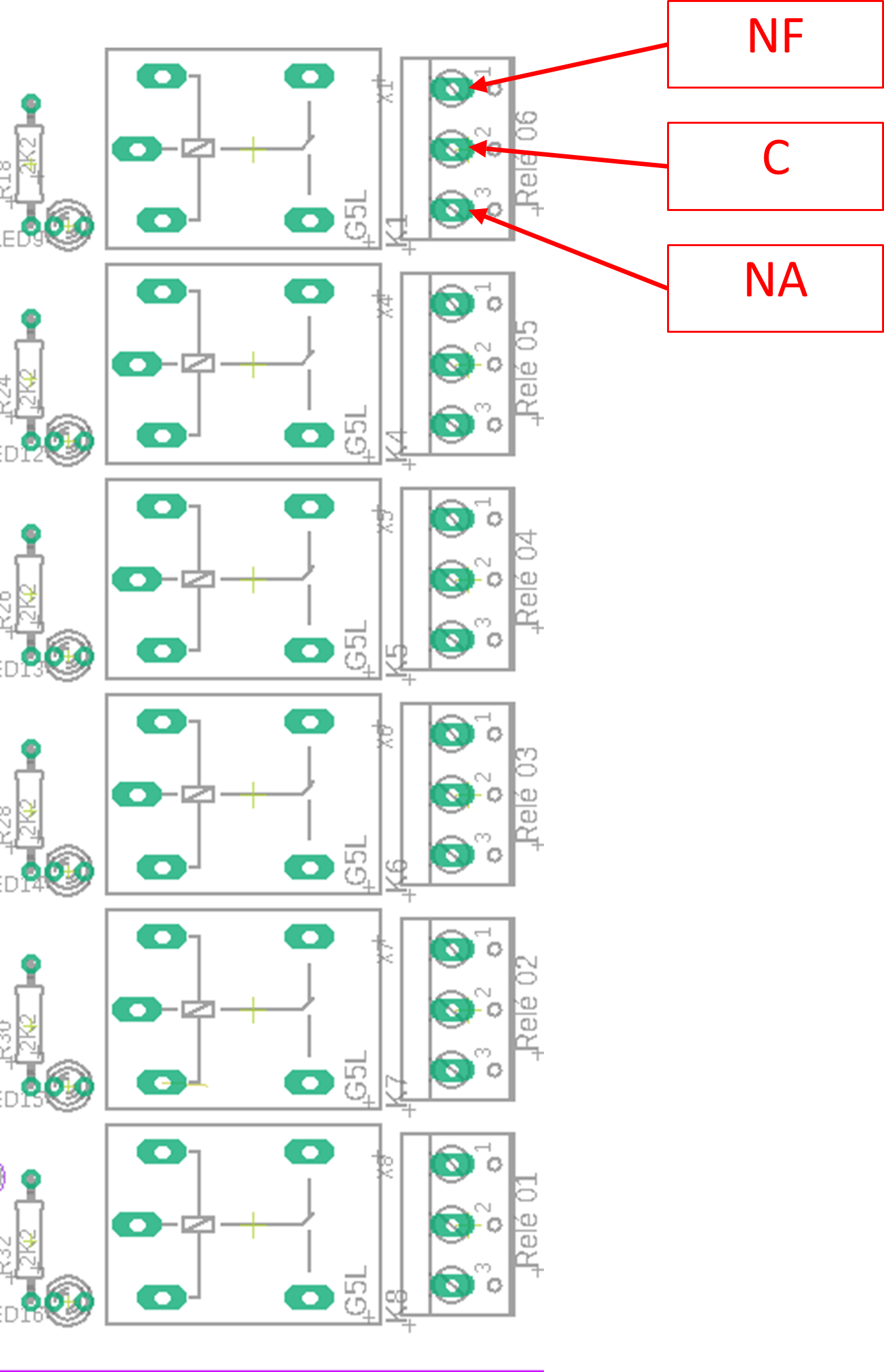

Cada relé disponibiliza os contatos NA (normalmente aberto), NF (normalmente fechado) e C (comum), permitindo diferentes formas de ligação de carga.
Para cargas indutivas (motores, solenoides, contatores), recomenda-se instalar um capacitor MKP de 470 nF em paralelo com a carga. Nesse caso, a corrente máxima recomendada é de até 2 A em 220 V.
2. Pinagem das saídas a relé no ESP32
| Relé | GPIO no ESP32 |
|---|---|
| RELÉ 01 | GPIO4 |
| RELÉ 02 | GPIO16 |
| RELÉ 03 | GPIO17 |
| RELÉ 04 | GPIO18 |
| RELÉ 05 | GPIO19 |
| RELÉ 06 | GPIO23 |
3. Aplicações típicas
- Acionamento de iluminação residencial ou industrial;
- Partida e parada de motores de pequena potência;
- Abertura/fechamento de válvulas solenoide;
- Acionamento de tomadas controladas.
Segurança: a fiação ligada aos contatos dos relés pode estar em tensão de rede
(127/220 V). Sempre realize as conexões com a alimentação desligada e, se possível, conte com o apoio
de um eletricista habilitado.
