1. Características das entradas analógicas

A HF-006 dispõe de 2 entradas analógicas preparadas para sinais de 0 a 10 Vcc. O circuito interno faz o condicionamento necessário para compatibilizar esses níveis com os conversores analógico-digitais (ADCs) do ESP32.

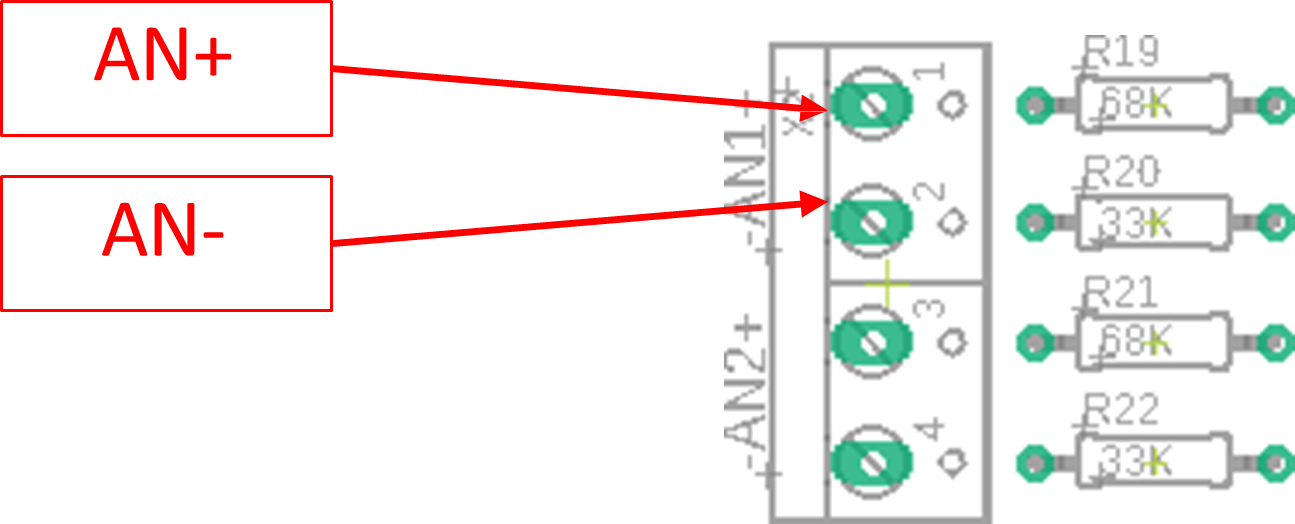

Os bornes identificados como AN+ e AN‑ são utilizados para cada canal, sendo que os bornes AN‑ estão conectados ao GND da placa.

Placa HF-006

2. Pinagem das entradas analógicas no ESP32

Entrada analógica GPIO no ESP32
AN 01GPIO35
AN 02GPIO34

3. Leitura de sinais de corrente (0–20 mA / 4–20 mA)

Para utilizar transmissores analógicos de corrente (0–20 mA ou 4–20 mA) nas entradas da placa, deve-se instalar um resistor de 500 Ω em paralelo com a entrada. Isso converte o sinal de corrente em uma queda de tensão entre 0 e 10 Vcc aproximadamente.

I = 20 mA → V = 0,02 × 500 ≈ 10 V
I = 4 mA → V = 0,004 × 500 ≈ 2 V

Dessa forma, o ESP32 passa a enxergar o sinal de processo como uma tensão proporcional, que pode ser escalonada por software para engenharia (temperatura, pressão, nível, etc.).

4. Boas práticas de aplicação

  • Utilizar cabos blindados para sinais analógicos em ambientes com muito ruído elétrico;
  • Manter os cabos de sinais afastados de condutores de alta corrente;
  • Verificar cuidadosamente a polaridade AN+/AN‑ ao ligar transmissores;
  • Documentar a escala de cada canal (ex.: 0–10 V = 0–100 % nível da caixa d’água).
