1. Diagrama eletrônico completo

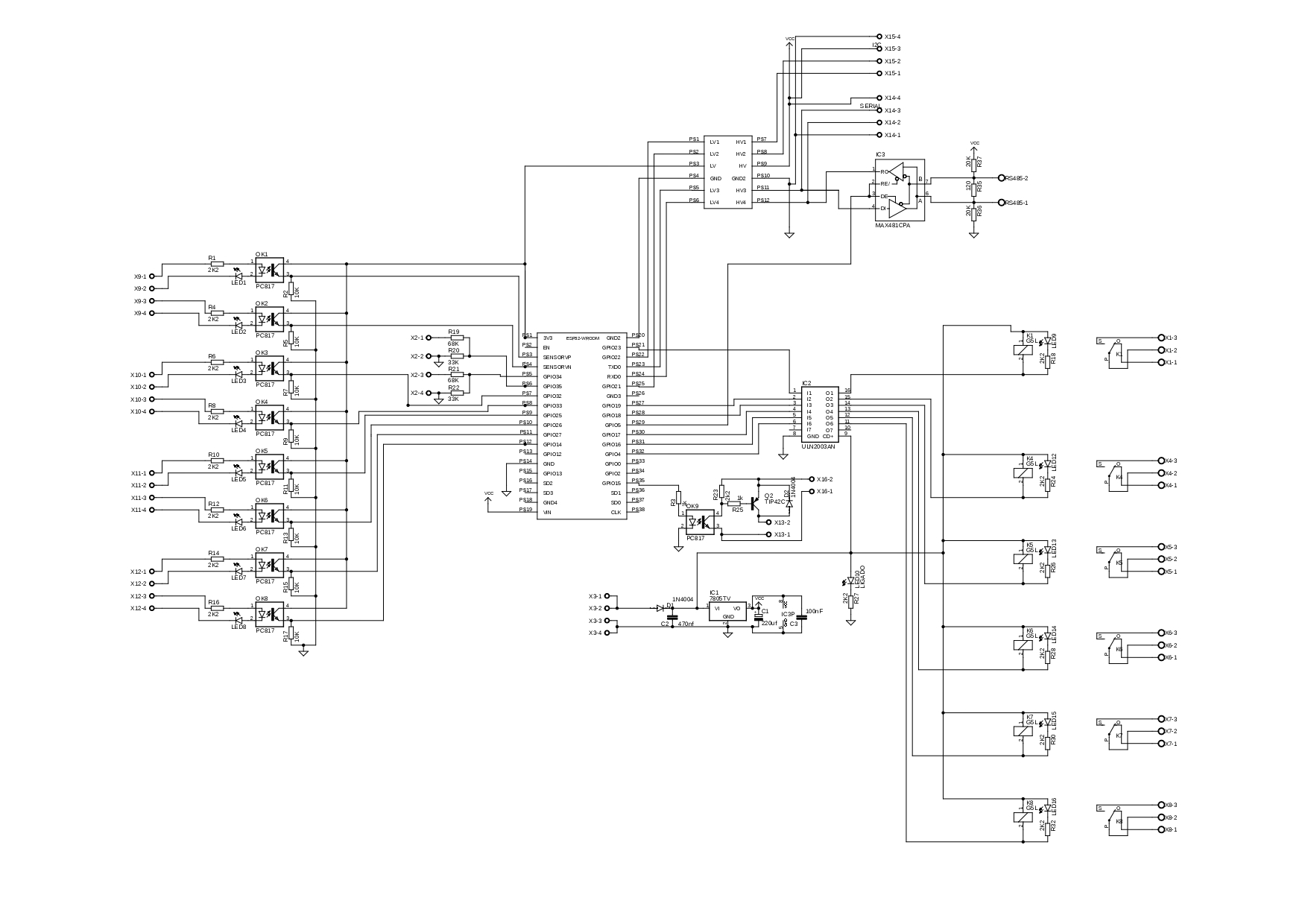

A figura abaixo apresenta o diagrama eletrônico completo da placa HF-006. Nele é possível visualizar a interligação entre o módulo ESP32 e todos os blocos de entrada, saída, alimentação e comunicação.
2. Blocos principais do diagrama
O diagrama está organizado em blocos funcionais, facilitando a leitura e a manutenção do projeto:
- Entradas digitais: banco de optoacopladores e resistores limitadores ligados aos GPIOs de entrada;
- Entradas analógicas: rede de resistores para adequação de sinais 0–10 V aos ADCs do ESP32;
- Saídas a relé: transistores de acionamento, diodos de proteção e contatos NA/NF/C dos relés;
- Saída PWM: estágio PNP dedicado, com filtro e bornes específicos para carga DC;
- Fonte de alimentação: retificação, reguladores, filtragem e proteção;
- Comunicação: transceiver RS-485, porta Serial TTL e barramento I2C.
3. Utilização do diagrama na prática
O diagrama eletrônico é a principal ferramenta para:
- Realizar diagnóstico de falhas em campo;
- Apoiar a montagem de protótipos e revisões de layout;
- Planejar expansões do hardware (novas entradas, saídas, comunicação);
- Servir como referência em treinamentos de eletrônica aplicada à automação.
