1. Desenho da máscara da placa

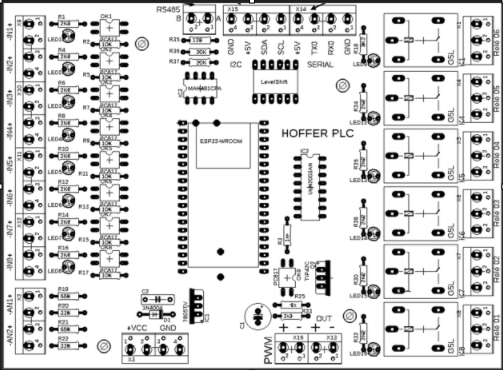

A imagem abaixo apresenta a máscara da placa HF-006, com a serigrafia completa: identificação de bornes, componentes, LEDs indicadores, conectores de comunicação e posição do módulo ESP32.

Máscara da placa HF-006 com identificação dos componentes
Figura 2 — Máscara da placa HF-006 com serigrafia e componentes.

2. Regiões principais do layout

  • Lado esquerdo: bloco de entradas digitais (IN1 a IN8), com optoacopladores e LEDs de status;
  • Centro da placa: soquete para o módulo ESP32, conectores de alimentação e comunicação;
  • Lado direito: bloco de saídas a relé (RELÉ 01 a RELÉ 06), com bornes identificados e LEDs de saída;
  • Região inferior: bornes de PWM, fonte auxiliar, reguladores e componentes de proteção;
  • Região superior: conectores RS-485, I2C e Serial TTL.

3. Uso da máscara na montagem e manutenção

A visualização da máscara da placa é fundamental para:

  • Orientar a montagem manual ou inspeção de placas já montadas;
  • Identificar rapidamente a função de cada borne e conector em campo;
  • Facilitar o trabalho de manutenção, permitindo localizar componentes por referência (R1, C2, Q3, etc.);
  • Servir como material de apoio em treinamentos sobre o hardware HF-006.
