1. Características da saída PWM
A HF-006 disponibiliza uma saída PWM do tipo PNP, projetada para acionar cargas em corrente contínua. Essa saída possui alimentação independente em relação à alimentação principal da placa, permitindo trabalhar com uma tensão diferente da utilizada na lógica e nas entradas/saídas digitais.

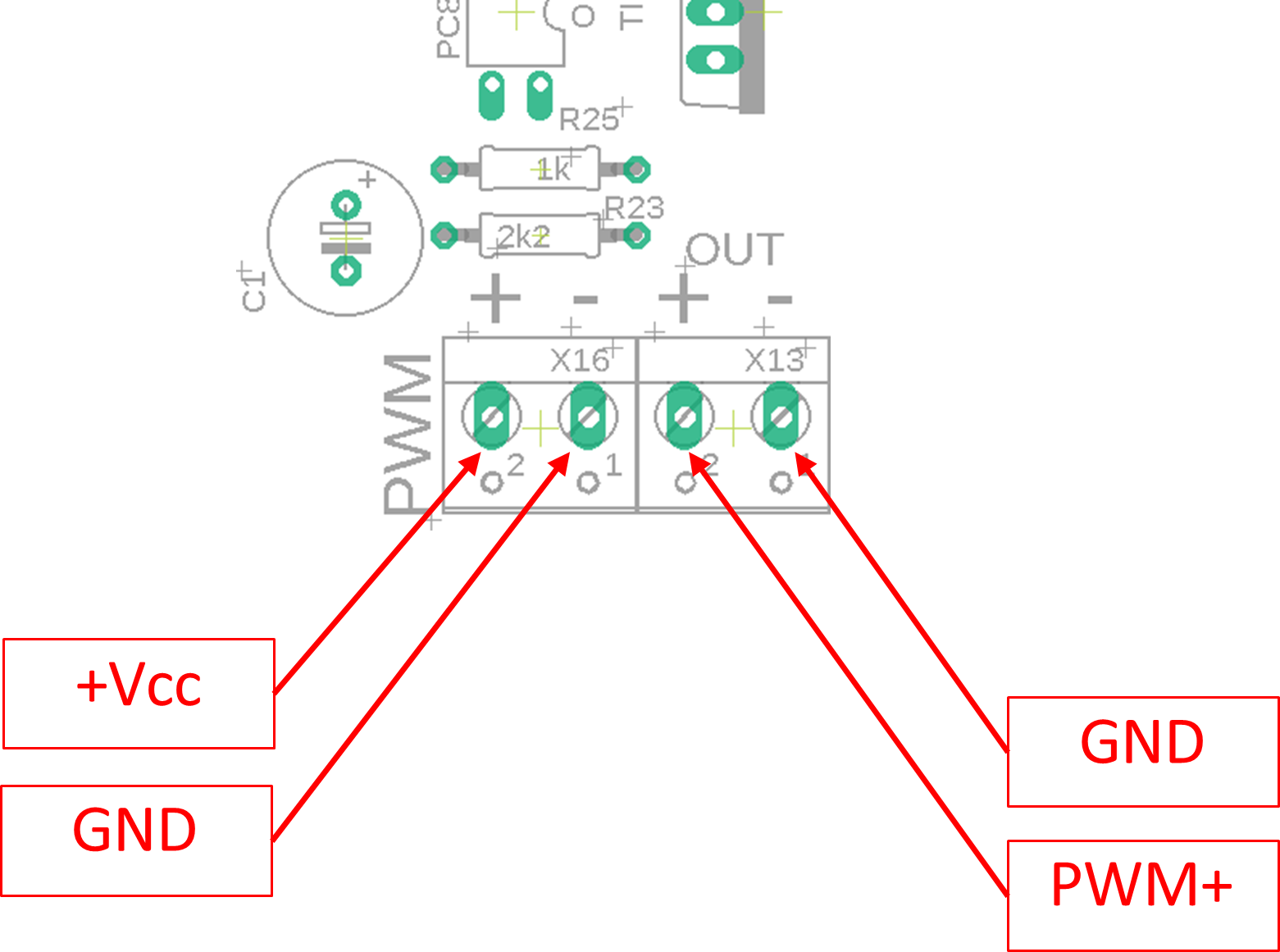

O borne da saída inclui os terminais PWM+, GND e alimentação correspondente, viabilizando o controle de cargas resistivas por modulação de largura de pulso.
Caso seja necessário acionar cargas indutivas ou motores, deve-se utilizar um circuito de potência externo (driver ou ponte H dedicada).
2. Pinagem da saída PWM no ESP32
| Saída PWM | GPIO no ESP32 |
|---|---|
| PWM 01 | GPIO15 |
3. Aplicações típicas
- Controle de brilho de fitas de LED em corrente contínua;
- Controle de velocidade de ventiladores DC (com estágio de potência adequado);
- Controle de aquecedores resistivos de baixa tensão.
