1. O que é um resistor?

O resistor é um componente elétrico destinado a limitar a corrente elétrica, gerar queda de tensão, dividir tensões ou proteger circuitos. É um dos componentes mais utilizados em toda a eletrônica, estando presente desde circuitos simples até sistemas industriais complexos.

Seu funcionamento se baseia na Lei de Ohm:

V = R × I
Onde:
V = tensão (volts)
R = resistência (ohms)
I = corrente (ampères)

A resistência elétrica é apresentada em ohms (Ω), podendo também ser encontrada como quilohms (kΩ) e megaohms (MΩ).

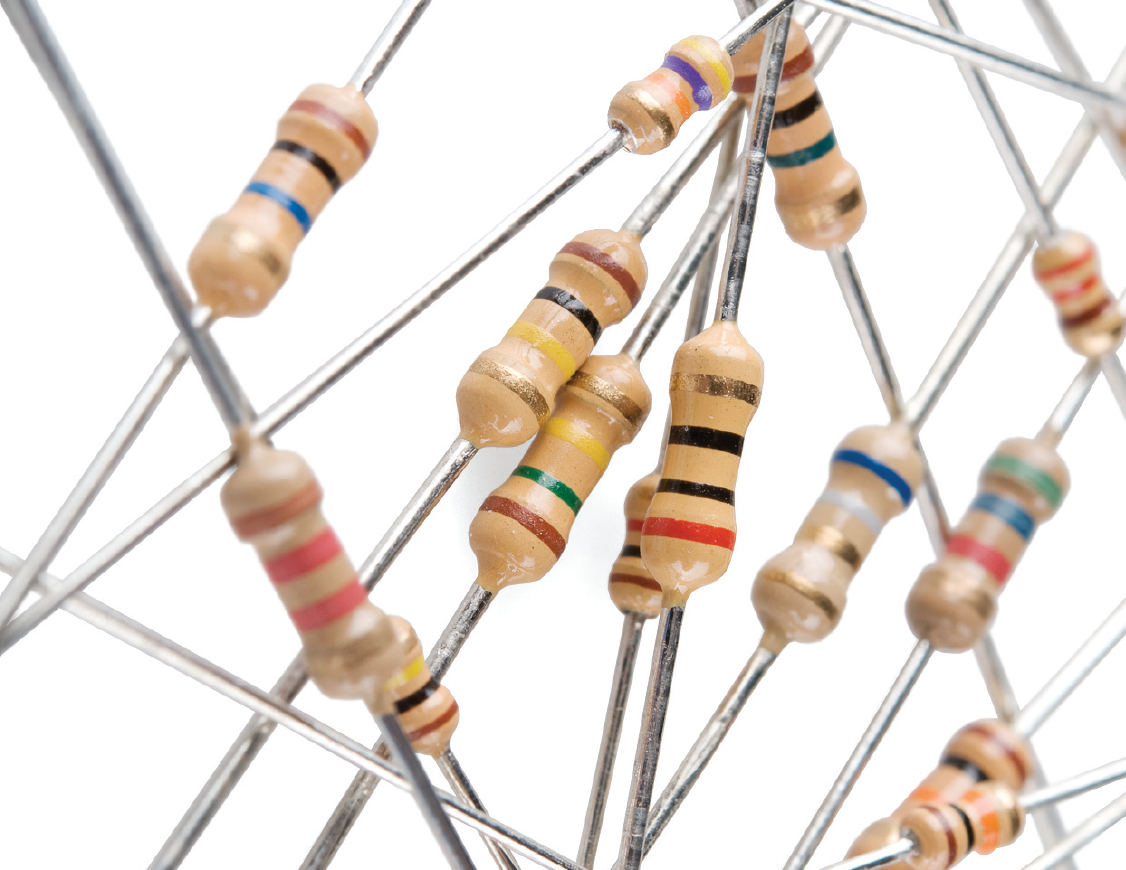

2. Imagens ilustrativas de resistores

Diodo fonte

Os resistores podem variar em formato, potência, tecnologia e precisão.

3. Simbologia do resistor

Diodo fonte

Existem dois símbolos padrão usados em esquemas elétricos:

  • Resistor americano: forma serrilhada.
  • Resistor europeu: um retângulo simples.

Ambos possuem o mesmo significado e são aceitos em diagramas técnicos e industriais.

4. Tipos de resistores

Os resistores podem ser classificados por tecnologia, precisão e aplicação. Os principais são:

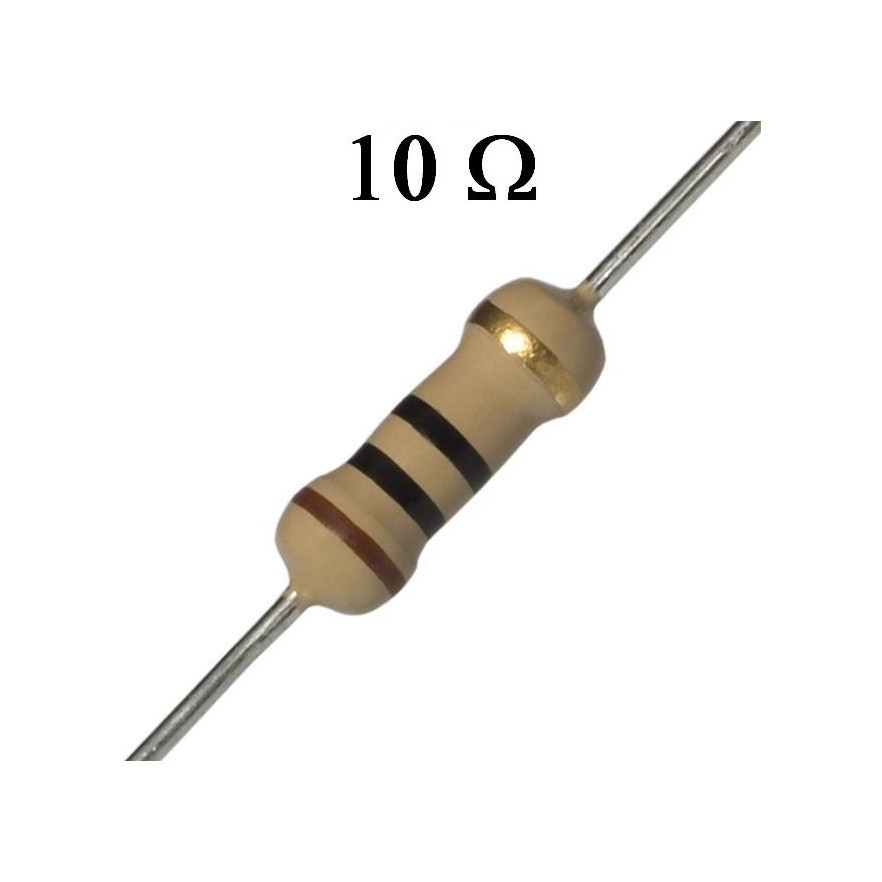

4.1. Resistores de carbono

Diodo fonte
  • Mais comuns e baratos.
  • Precisão baixa a média.
  • Utilizados em circuitos gerais e didáticos.

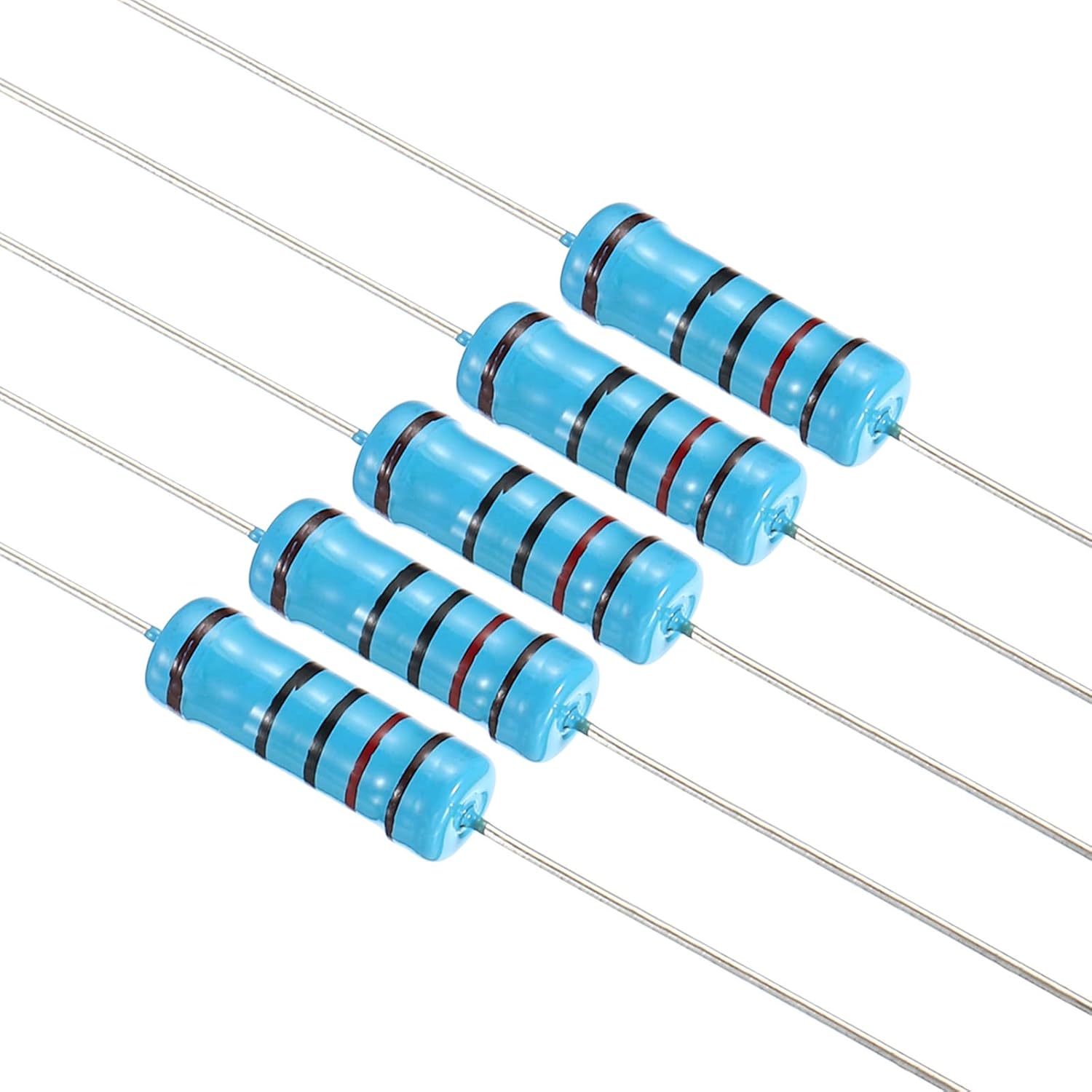

4.2. Resistores metálicos (Metal Film)

Diodo fonte
  • Maior precisão e menor ruído elétrico.
  • Indicados para circuitos sensíveis, instrumentação e ESP32.

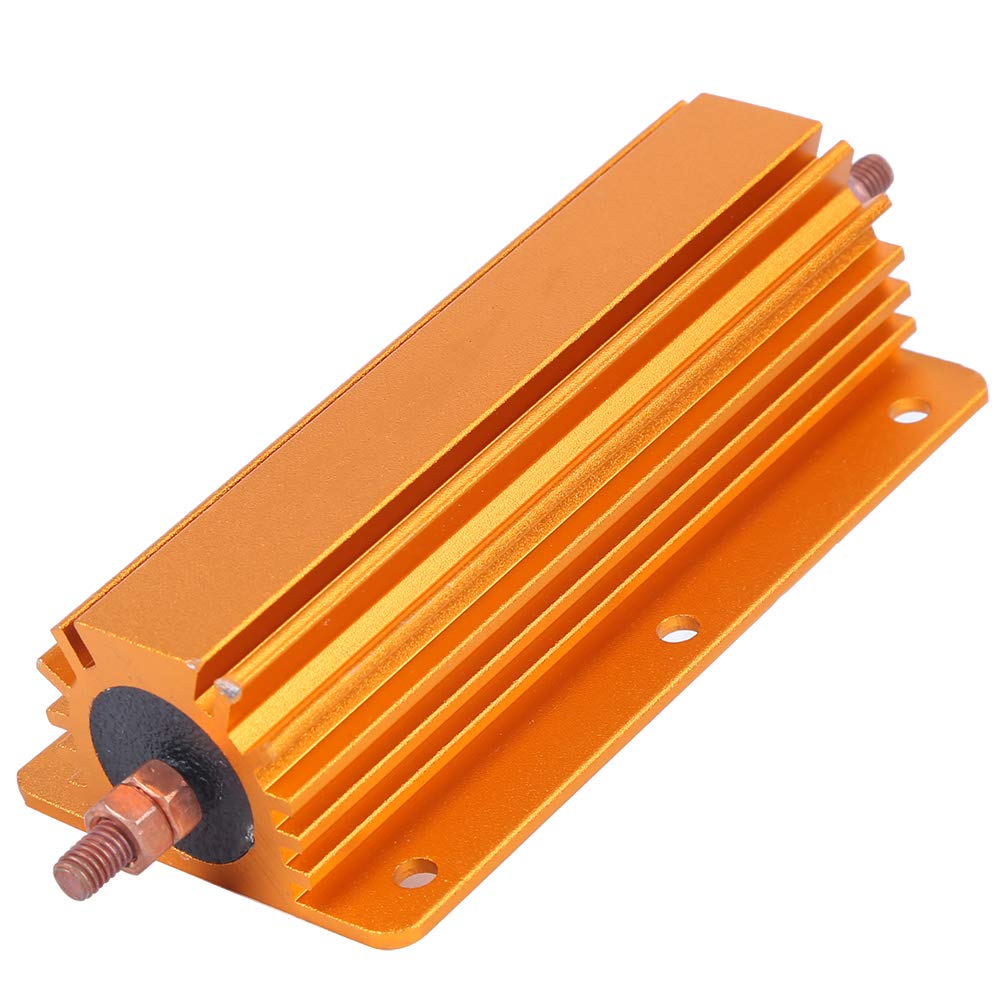

4.3. Resistores de potência

Diodo fonte
  • Projetados para dissipar grande quantidade de calor.
  • Utilizados em motores, cargas de teste, automação industrial.

4.4. Resistores variáveis (potenciômetros / trimpots)

Diodo fonte
  • Permitem ajustar a resistência manualmente.
  • Usados para controle de brilho, contraste, calibração de sensores etc.

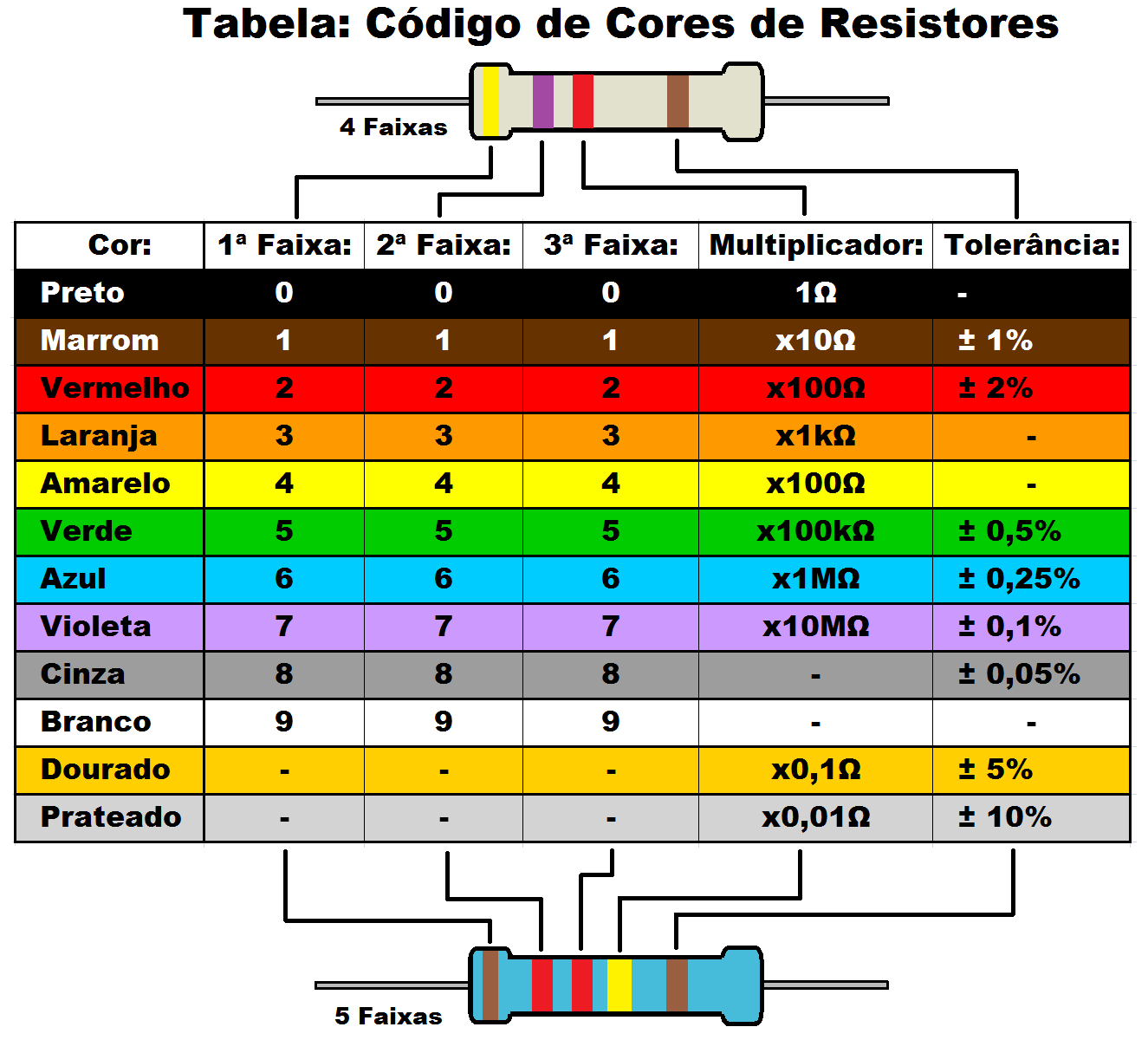

5. Código de cores de resistores

Diodo fonte

A leitura do valor de um resistor é feita pelas faixas coloridas pintadas em seu corpo. A regra básica é:

Primeira faixa: primeiro dígito
Segunda faixa: segundo dígito
Terceira faixa: multiplicador
Quarta faixa: tolerância

Exemplo: Marrom – Preto – Vermelho – Ouro

  • 1
  • 0
  • × 100
  • Tolerância ±5%

Valor final: 1.000 Ω (1 kΩ)

6. Usos dos resistores na automação com ESP32

  • Limitadores de corrente para LEDs indicadores.
  • Diodo fonte
  • Divisores de tensão para leitura de sensores analógicos.
  • Diodo fonte

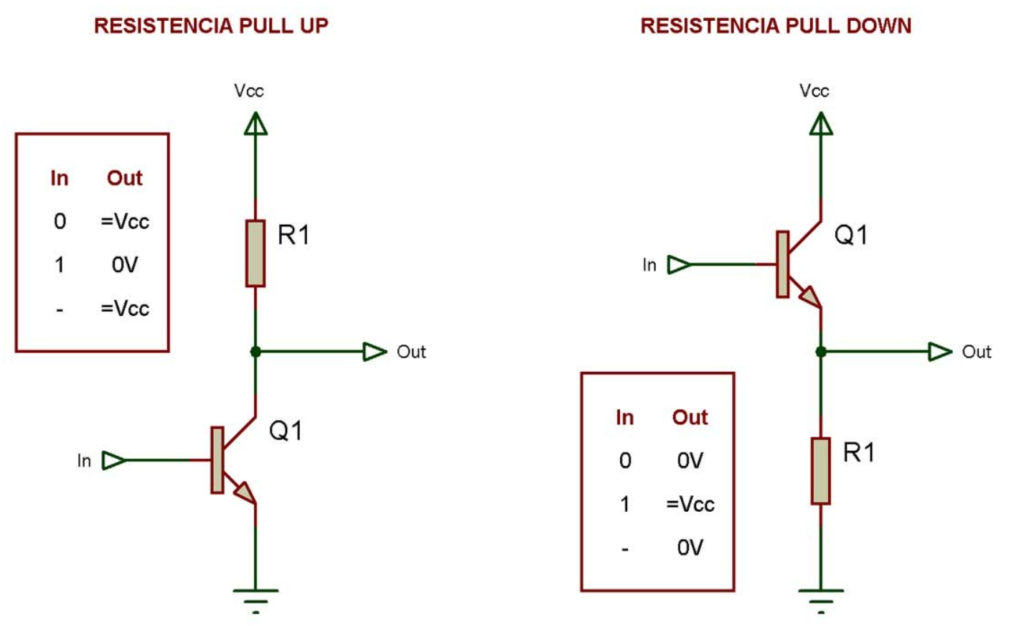

  • Pull-up e pull-down em entradas digitais (botões, sensores magnéticos, etc.).
  • Diodo fonte

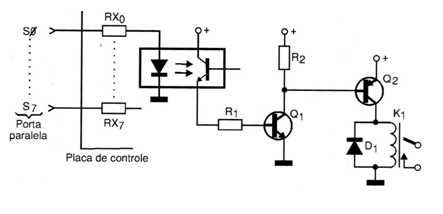

  • Ajuste de níveis para interfaces sensíveis.
  • Diodo fonte

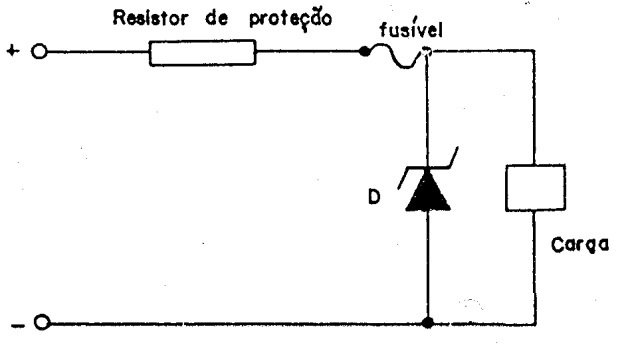

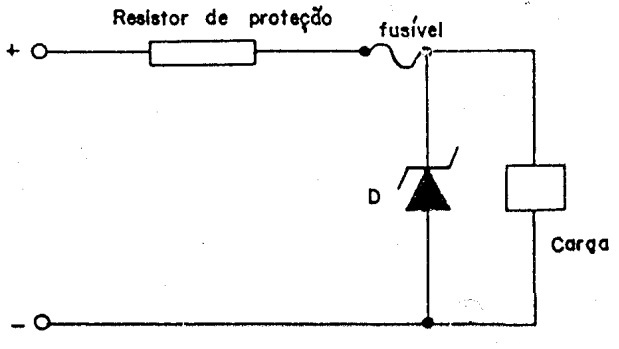

  • Proteção contra sobrecorrente em circuitos experimentais.
  • Diodo fonte
Em projetos com ESP32, é comum usar resistores de 220 Ω para LEDs, 4.7 kΩ ou 10 kΩ para pull-up/pull-down e valores diversos em divisores de tensão.

7. Sugestões de atividades práticas

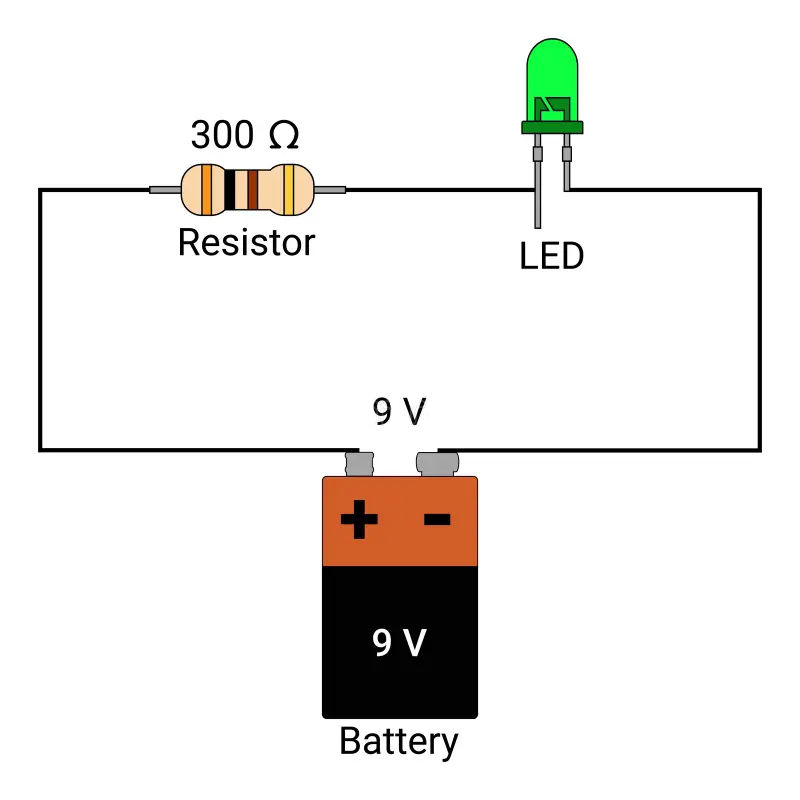

  • Montar um circuito simples com LED + resistor para entender a Lei de Ohm.
  • Diodo fonte

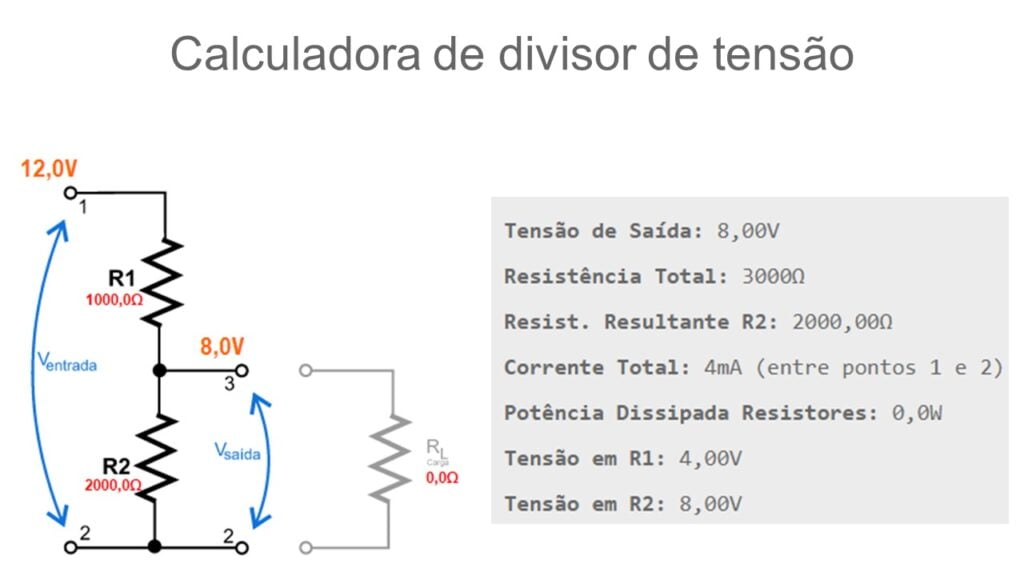

  • Construir um divisor de tensão para medir 12 V usando o ADC do ESP32.
  • Diodo fonte

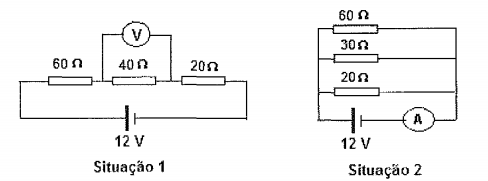

  • Testar resistores diferentes e observar a variação da corrente.
  • Diodo fonte

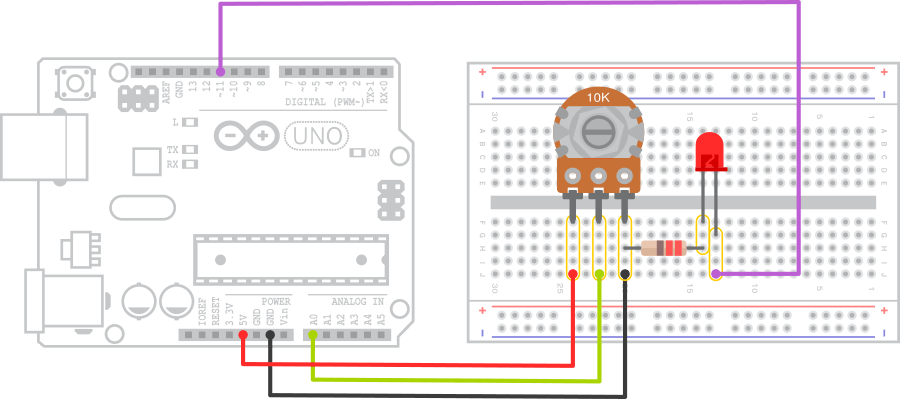

  • Usar um potenciômetro para alterar brilho de LED via PWM.
  • Diodo fonte

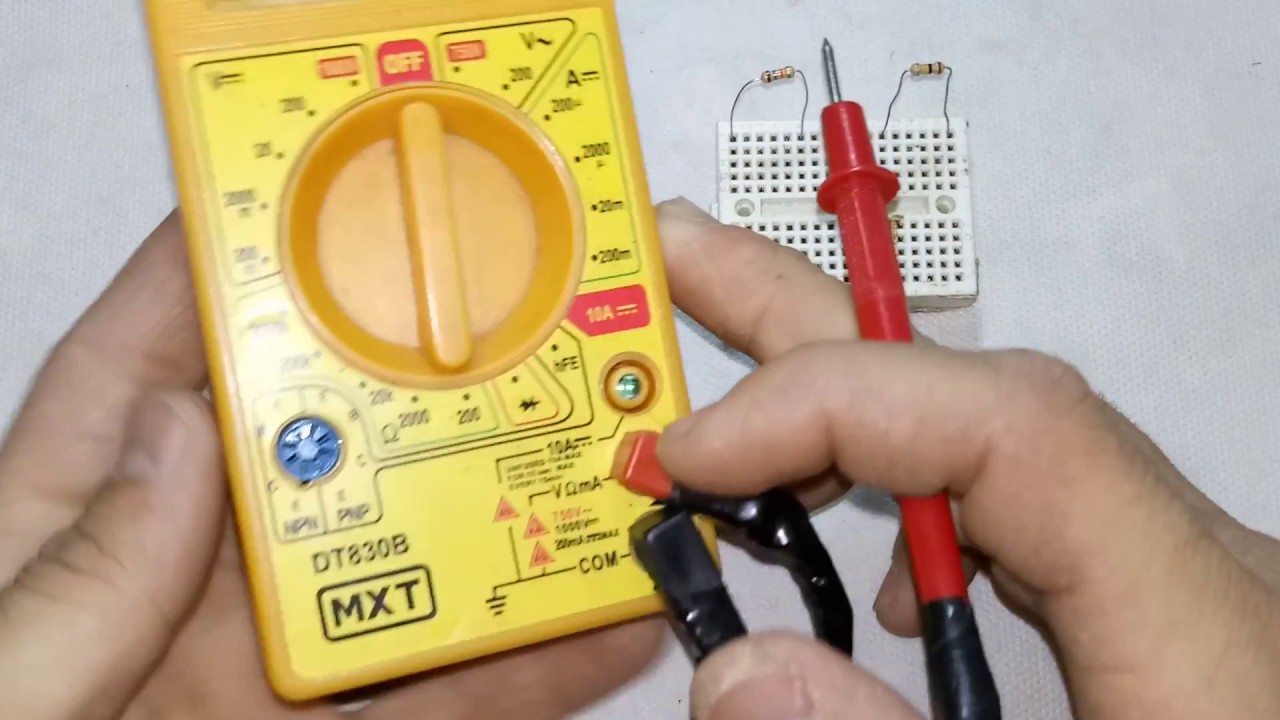

  • Medir resistores com multímetro e comparar com o código de cores.
  • Diodo fonte
