1. O que é um diodo?
O diodo é um componente semicondutor que permite a passagem de corrente elétrica em apenas um sentido, funcionando como uma espécie de “válvula” eletrônica.
É formado por uma junção PN (material tipo P e tipo N), e possui dois terminais: anodo (A) e catodo (K).

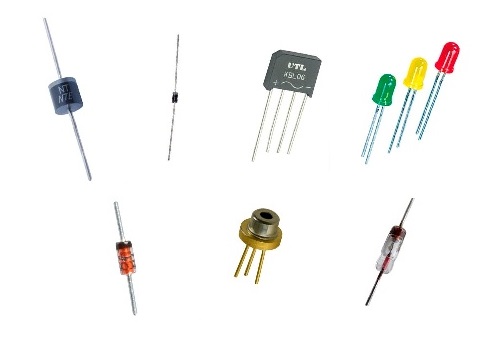

2. Imagens de diodos

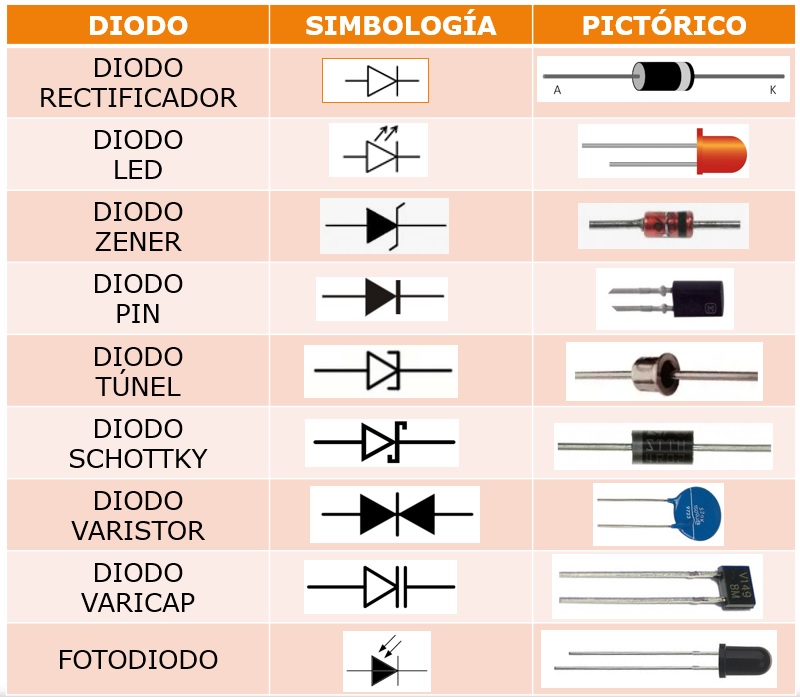

3. Simbologia do diodo

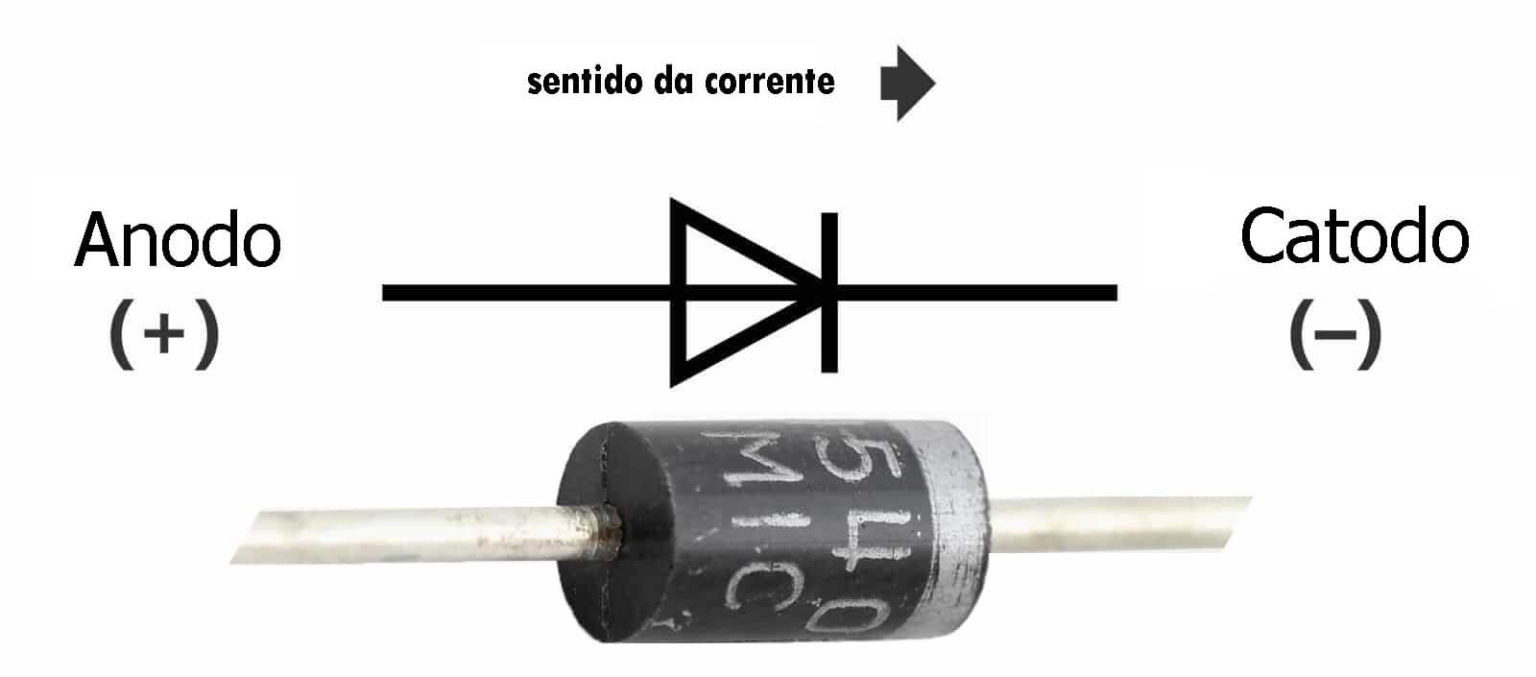

O símbolo é composto por uma seta apontando para uma barra:
- A seta representa o anodo.
- A barra representa o catodo.
Em polarização direta (anodo mais positivo que o catodo), o diodo conduz corrente. Em polarização reversa, o diodo idealmente bloqueia a passagem de corrente.
4. Tipos de diodos
4.1. Diodos retificadores
- Usados em fontes de alimentação para converter AC em DC.
- Exemplos: 1N4007, 1N5408.
4.2. Diodos de sinal
- Menor corrente, usados em chaveamento rápido e circuitos de RF.

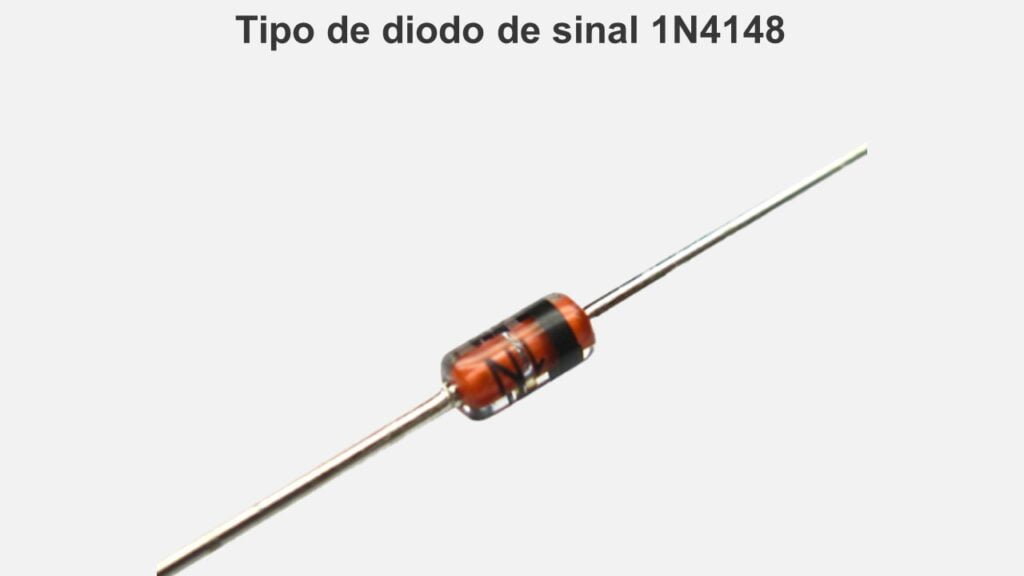

- Exemplo: 1N4148.
4.3. Diodos Zener
- Projetados para conduzir em reverso a partir de uma tensão específica.
- Usados como referência e regulação de tensão.

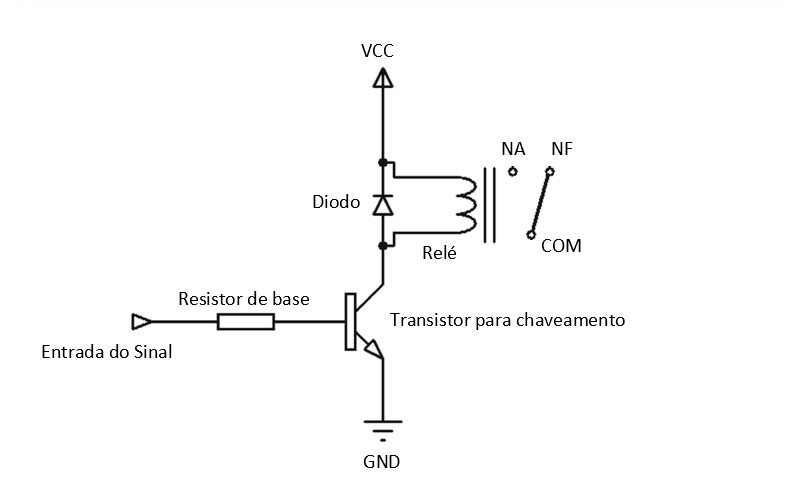

4.4. Diodos de proteção (flyback)
- Instalados em paralelo com bobinas de relés e motores.
- Protegem o circuito contra picos de tensão ao desligar a bobina.
5. Aplicações com ESP32
- Proteção de entradas contra inversão de polaridade.

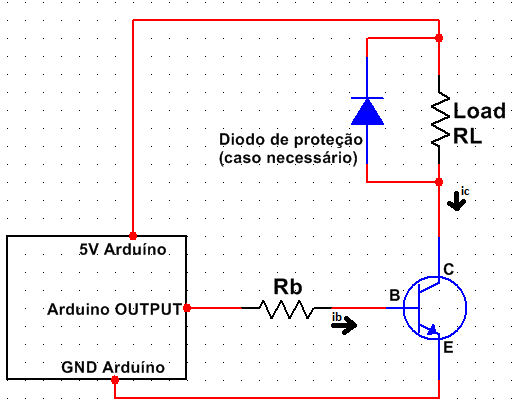

- Proteção de saídas que acionam relés e contatoras.
- Uso de diodo Zener para limitação de tensão em sinais externos.

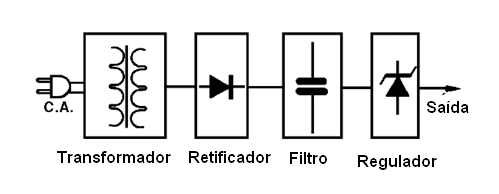

- Retificação em fontes de alimentação auxiliares para o projeto.
Importante: em circuitos com bobinas (relés, contatoras), sempre considere usar diodo de flyback
para proteger o ESP32 e demais componentes.
6. Sugestões de atividades práticas

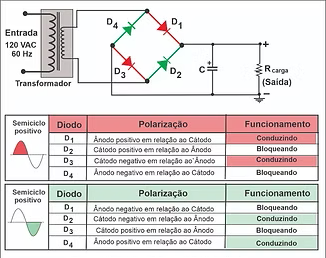

- Montar uma ponte retificadora com quatro diodos e observar a forma de onda na saída.

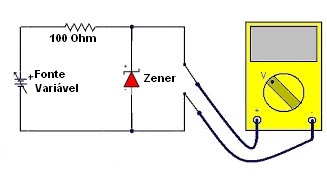

- Testar um diodo Zener em série com resistor e medir sua tensão de estabilização.
- Instalar um diodo de proteção em um módulo de relé e comparar o comportamento com e sem ele.
