Capacitores

1. O que é um capacitor?

O capacitor é um componente capaz de armazenar energia na forma de campo elétrico. É formado basicamente por duas placas condutoras separadas por um material isolante (dielétrico).

Sua principal grandeza é a capacitância, medida em farads (F), geralmente em microfarads (µF), nanofarads (nF) ou picofarads (pF).

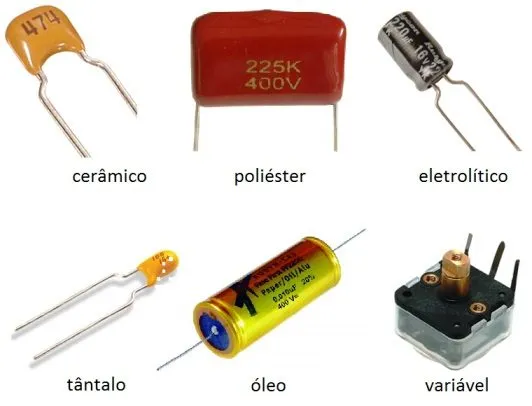

2. Imagens ilustrativas de capacitores

3. Simbologia do capacitor

Existem dois símbolos principais:

• Capacitor não polarizado: duas placas paralelas idênticas.
• Capacitor polarizado (eletrolítico): uma placa curva ou indicação de polaridade (+ / −).

4. Tipos de capacitores

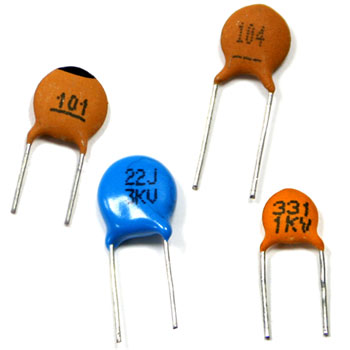

4.1. Cerâmicos

• Baixa capacitância.
• Boa estabilidade em alta frequência.
• Usados para desacoplamento e filtragem rápida.

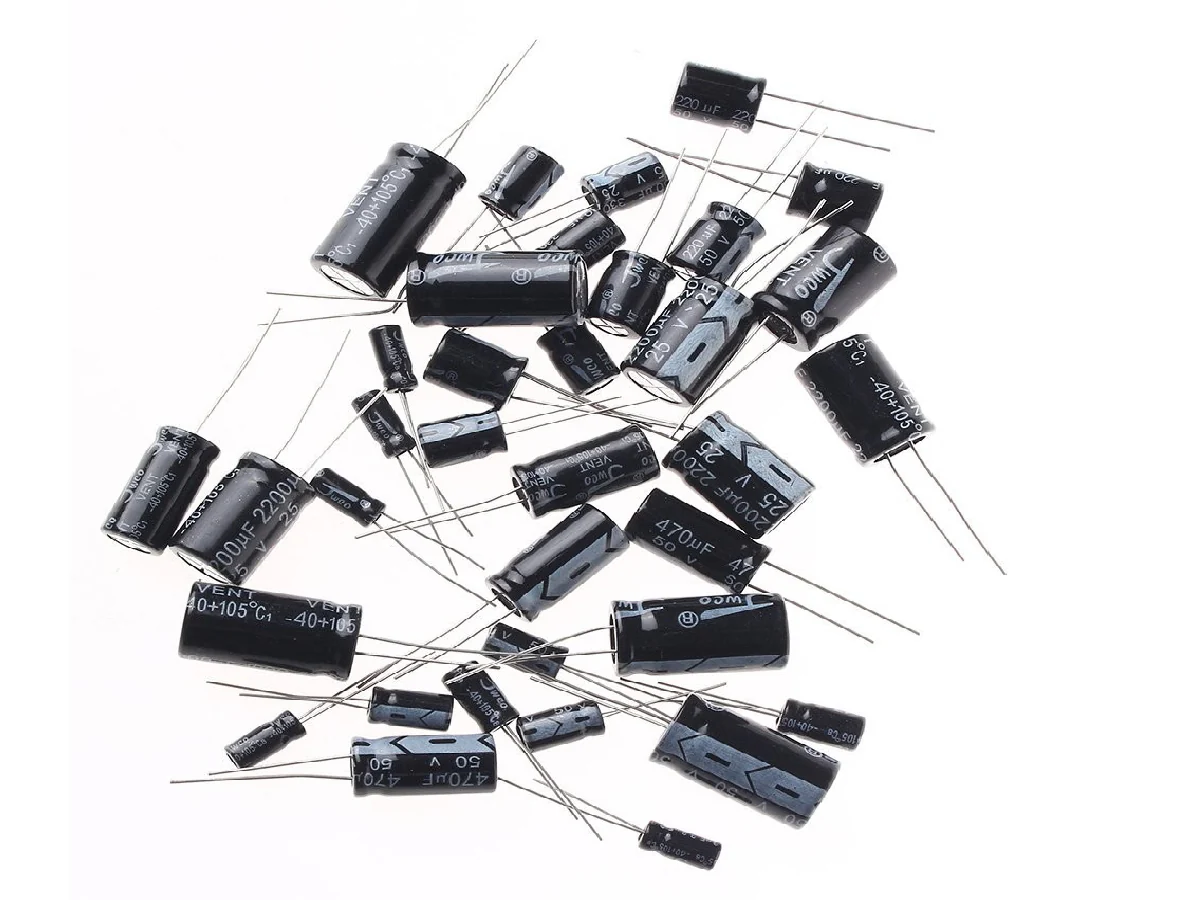

4.2. Eletrolíticos

• Altos valores de capacitância.
• Polarizados (têm lado positivo e negativo).
• Usados em filtros de fontes de alimentação.

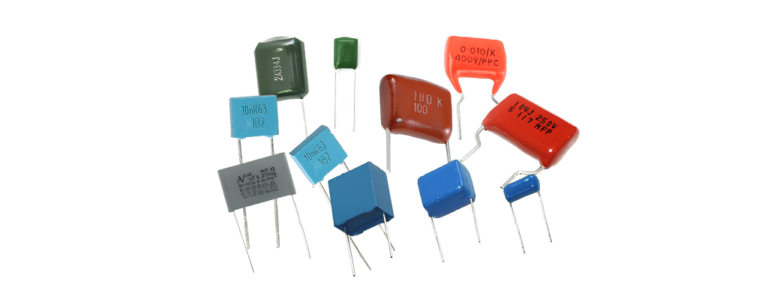

4.3. Poliéster / Polipropileno

• Boa estabilidade térmica.
• Utilizados em filtros de áudio, correção de fator de potência e circuitos industriais.

5. Capacitores em fontes de alimentação

Em projetos com ESP32, capacitores são essenciais na filtragem da fonte. Após a retificação, o capacitor reduz a ondulação (ripple) e fornece tensão mais estável para o microcontrolador e periféricos.

6. Aplicações com ESP32

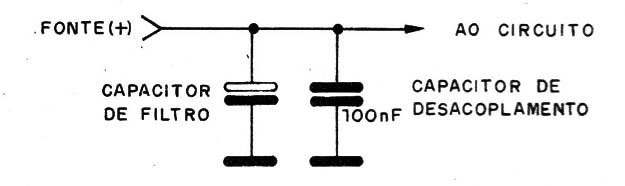

• Desacoplamento de alimentação próximo ao ESP32 (100 nF + 10 µF).

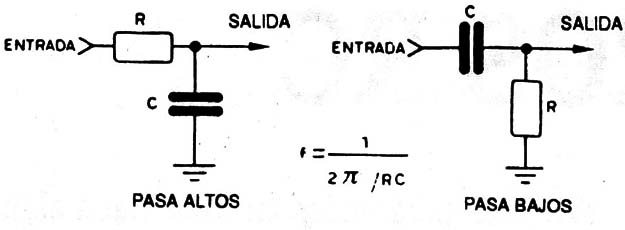

• Filtros RC em entradas analógicas.

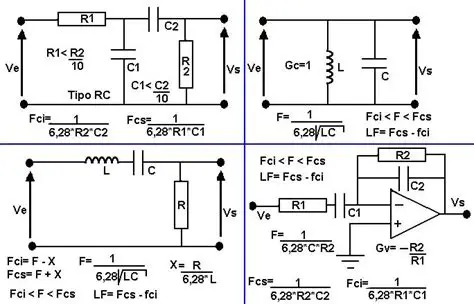

• Filtros para módulos de rádio, Wi-Fi e sensores.

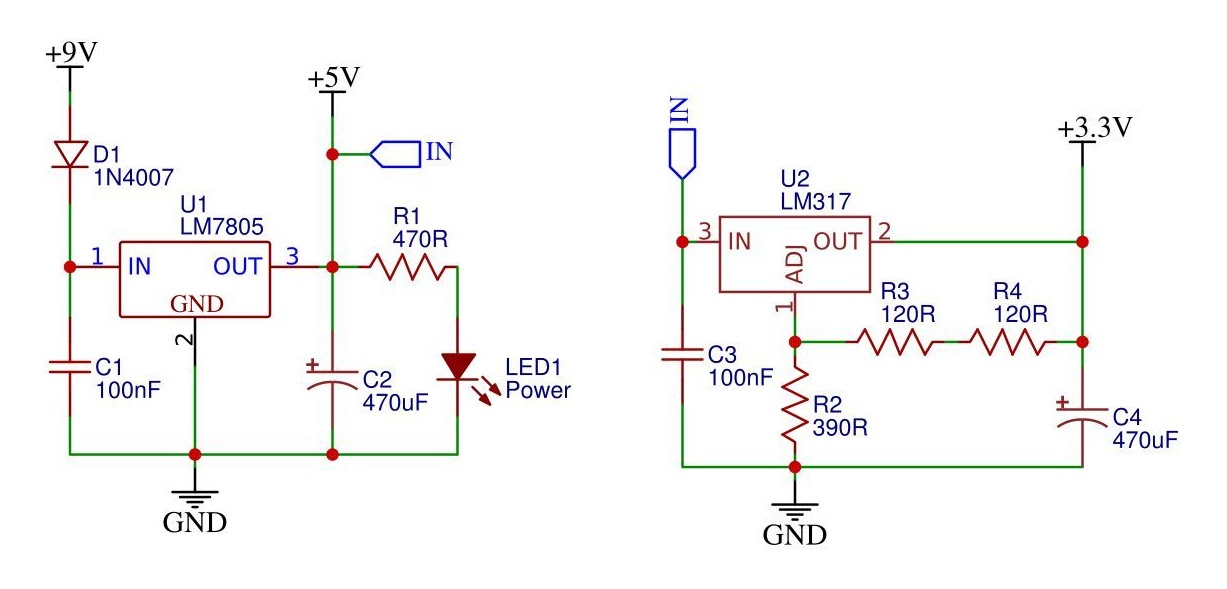

• Correção e estabilização de fontes de 5 V e 3,3 V.

7. Sugestões de atividades práticas

• Comparar o ripple de uma fonte com e sem capacitor usando o multímetro (modo AC) ou osciloscópio.
• Montar um filtro RC simples e medir o tempo de carga/descarga do capacitor.
• Testar diferentes valores de capacitância em paralelo com o ESP32 e observar a estabilidade.
