PIC do Zero

Aula 10 - Primeiro Projeto Real com PIC (LED Piscante)

Nesta aula vamos construir o primeiro projeto prático utilizando um microcontrolador PIC.

Objetivos

• Configurar uma saída digital.
• Controlar um LED.
• Utilizar delays.
• Entender o ciclo contínuo de execução do PIC.

Componentes

• PIC16F628A
• LED 5 mm
• Resistor R1 = 1K Ω
• Resistor R2 = 470 Ω
• Resistor R3 = 10K Ω
• Capacitor C1 e C2 = 15pF
• Cristal X1 = 20 Mhz
• Chave K1 = Push Button
• Fonte 5 V

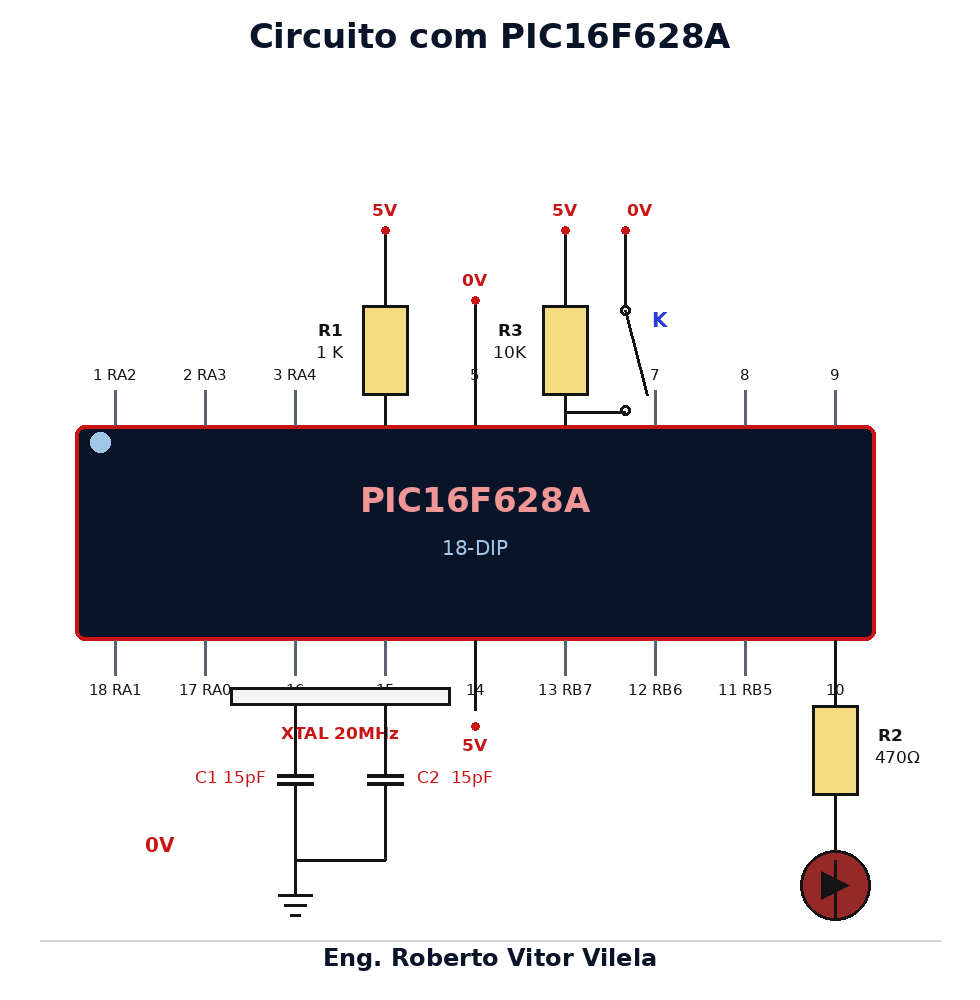

Ligação

RB10 ---- Resistor 470Ω ---- LED ---- GND

Código Completo

#include <16f628a.h>

void delay_ms(unsigned int tempo)
{
    unsigned int i,j;
    for(i=0;i<tempo;i++)
    {
        for(j=0;j<255;j++);
    }
}

void main()
{
    TRISBbits.TRISB10 = 0;

    while(1)
    {
        PORTBbits.RB10 = 1;
        delay_ms(1000);

        PORTBbits.RB10 = 0;
        delay_ms(1000);
    }
}

Explicação

TRISBbits.TRISB10 = 0; configura RB10 como saída.

PORTBbits.RB10 = 1; acende o LED.

PORTBbits.RB10 = 0; apaga o LED.

while(1) mantém o programa executando para sempre.

Exercícios

1. Altere o tempo para 500 ms.

2. Altere o projeto para utilizar RB1.

3. Faça o LED ficar ligado por 2 segundos e desligado por 1 segundo.
