⚡ Partida Direta com Reversão

🔧 1. Alimentação do Comando

DJC (Disjuntor de Comando)
Responsável pela proteção do circuito de comando.
Protege contra curto-circuito no circuito das bobinas e botoeiras.
Permite seccionamento independente da potência.
A tensão de comando (220 V) alimenta as botoeiras e posteriormente as bobinas dos contatores.

🔴🟢 2. Conjunto de Botoeiras

O sistema possui dois conjuntos idênticos:
▶ Sentido Horário
BD (Botão Desliga – vermelho)
Contato NF (Normalmente Fechado)
Abre o circuito ao ser pressionado.
BL (Botão Liga – verde)
Contato NA (Normalmente Aberto)
Fecha o circuito ao ser pressionado.
◀ Sentido Anti-Horário
Mesma lógica funcional:
BD → NF
BL → NA

🔄 3. Lógica de Funcionamento do Comando
▶ Partida Sentido Horário

Corrente passa pelo DJC.
Atravessa o botão BD (NF).
Ao pressionar BL (NA):
Fecha o circuito.
Energiza a bobina do contator correspondente (K1).
Contato auxiliar NA de K1 realiza o selo elétrico (auto retenção).
◀ Partida Sentido Anti-Horário
Processo idêntico, porém energizando a bobina do contator K2.
🔐 4. Intertravamento Elétrico (Fundamental)
Embora não esteja completamente visível nesta imagem recortada, em um sistema de reversão correto deve existir:
Contato auxiliar NF de K1 em série com bobina de K2
Contato auxiliar NF de K2 em série com bobina de K1
Isso garante que:
Se K1 estiver energizado, K2 não pode energizar.
Se K2 estiver energizado, K1 não pode energizar.
Sem esse intertravamento, ocorreria curto-circuito entre fases na potência.

⚙ 5. Características Técnicas do Comando

Tipo de comando: 3 fios (com selo)
Tensão de comando: 220 V
Acionamento manual
Reversão por troca de fases via contatores
Sistema dependente de parada antes da reversão

⚠ Pontos Técnicos Importantes

✔ O botão de parada é sempre NF por segurança (fail-safe).
✔ O sistema permite desligamento por:

Botão vermelho
Atuação do relé térmico (contato 95-96)
Desarme do DJC
✔ Recomenda-se:
Intertravamento mecânico entre contatores
Temporizador de segurança para reversão
Identificação clara de bornes

🧠 Interpretação Técnica Resumida

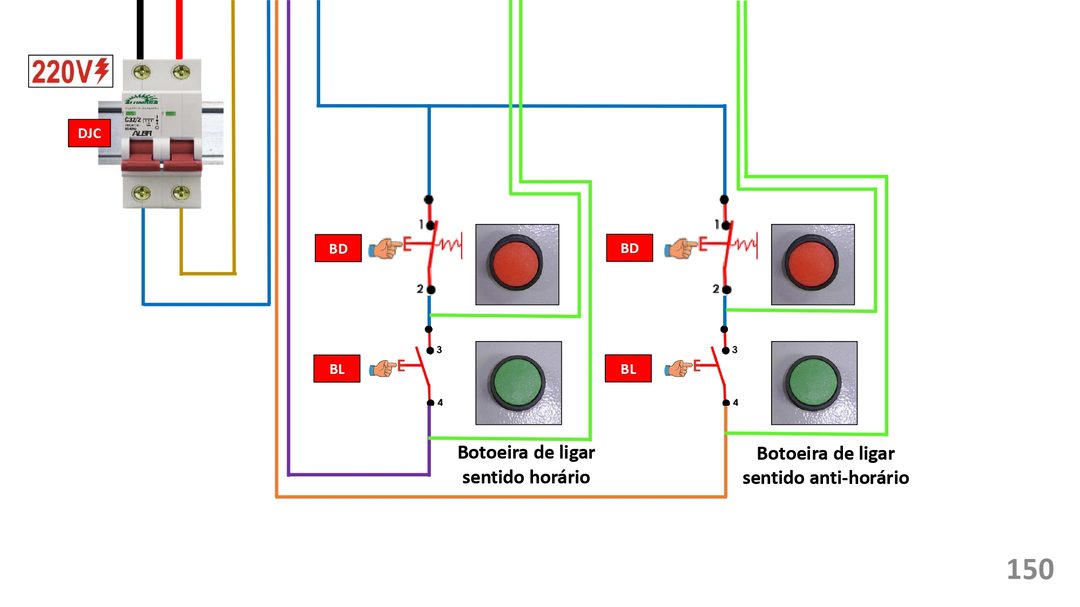

O diagrama representa um circuito clássico de comando para partida direta com reversão, utilizando:
Duas botoeiras de partida
Dois contatores
Lógica de selo
Proteção individual do comando

É um sistema robusto, amplamente aplicado em máquinas industriais que necessitam mudança de sentido de rotação.
