⚡ Partida Direta com Reversão

🔌 1. Alimentação do Sistema

Rede: 220 V ~ 3~ 60 Hz
Fases: R, S, T
Proteção geral: Disjuntor (DJG) tripolar
O disjuntor realiza:
Seccionamento da alimentação
Proteção contra curto-circuito
Proteção magnética instantânea

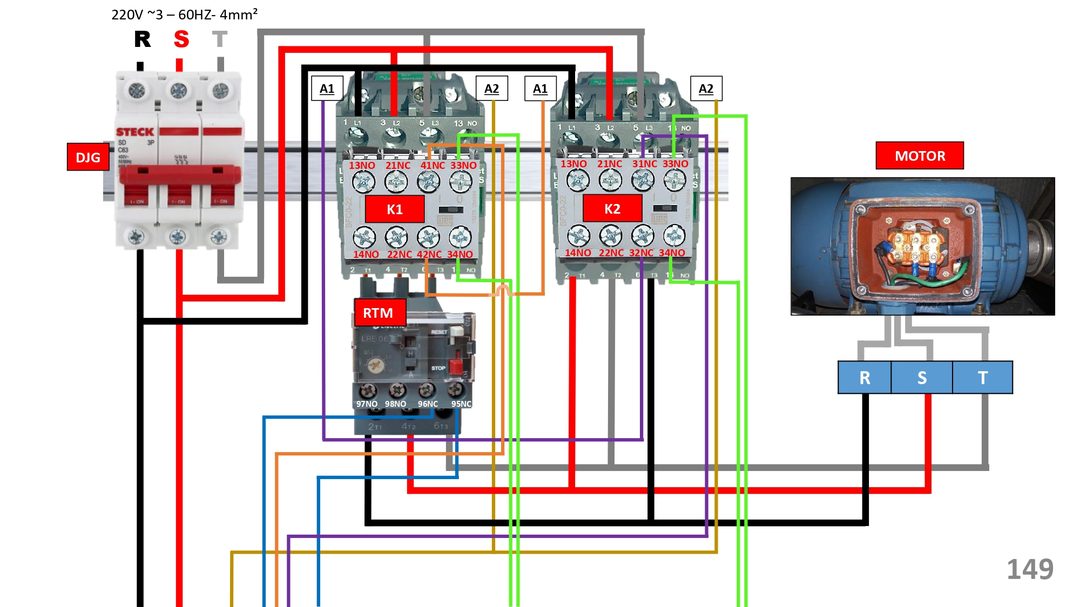

⚙ 2. Conjunto de Potência
🔹 Contator K1 – Giro Direto

Recebe as fases:
R → U
S → V
T → W

Quando energizado, mantém a sequência de fases original, fazendo o motor girar em sentido horário (exemplo).

🔹 Contator K2 – Giro Reverso

Duas fases são invertidas (ex.: R ↔ T):
R → W
S → V
T → U

Essa inversão altera o campo girante do estator, invertendo o sentido de rotação do motor.
⚠ Nunca K1 e K2 podem fechar simultaneamente, pois causaria curto entre fases.

🛡 3. Relé Térmico (RTM)

Instalado após os contatores e antes do motor.
Funções:
Proteção contra sobrecarga
Desarme por corrente acima do ajuste nominal
Contatos auxiliares (95-96 NF) para interromper o circuito de comando
A corrente nominal deve ser ajustada conforme a placa do motor.

🧠 4. Circuito de Comando (Intertravamento)

O sistema possui:
🔹 Intertravamento Elétrico
Contato NF auxiliar de K1 em série com bobina de K2
Contato NF auxiliar de K2 em série com bobina de K1
Isso impede energização simultânea.

🔹 Intertravamento Mecânico (recomendado)
Normalmente existe um acessório físico entre os contatores para bloqueio mecânico.

🔁 5. Funcionamento Operacional
▶ Partida Direta – Sentido 1

Pressiona botão LIGA 1
Bobina K1 energiza
Contatos principais fecham
Motor recebe tensão total da rede
Selo mantém circuito energizado
◀ Partida Direta – Sentido 2
Pressiona botão LIGA 2
Bobina K2 energiza
Duas fases são invertidas
Motor gira no sentido oposto

⛔ Parada

Botão STOP (NF)
Atuação do relé térmico
Desarme do disjuntor

⚡ 6. Características Técnicas da Partida Direta

Corrente de partida: 6 a 8 × In
Torque de partida: Alto
Aplicação típica: motores até ~10 cv (dependendo da concessionária)
Sistema simples e robusto

🏭 7. Aplicações Industriais

Transportadores
Elevadores de carga
Máquinas de rosca
Misturadores
Portões industriais
Pontes rolantes

📌 Observações Técnicas Importantes

✔ Deve-se aguardar parada completa antes da reversão
✔ Recomenda-se temporização para evitar reversão brusca
✔ Dimensionar cabos conforme corrente nominal
✔ Ajustar relé térmico conforme placa do motor
✔ Atender NR-10 e NBR 5410
