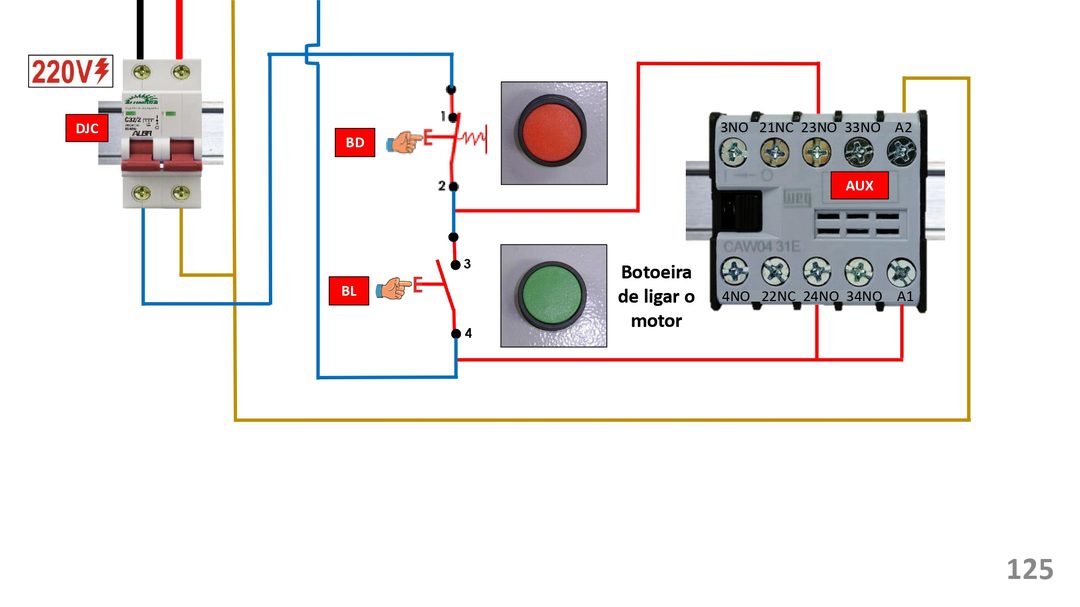

⚡ Circuito de Comando – Análise Técnica

▶️ Como Ligar o Motor

Disjuntor de Comando (DJC) ligado
Garante a alimentação do circuito de comando.
Sem ele ligado, o motor não poderá ser acionado.
Pressionar a botoeira verde – BL (LIGAR)
Contato NA fecha momentaneamente.
A corrente chega à bobina do contator (A1–A2).
O contator energiza.
Ação do contato auxiliar (AUX – selo elétrico)
Assim que o contator energiza, o contato auxiliar NA fecha.
Mantém a bobina energizada mesmo após soltar o botão LIGAR.
O motor permanece ligado.

📌 Resultado: motor em funcionamento contínuo.

⏹️ Como Desligar o Motor

Pressionar a botoeira vermelha – BD (DESLIGAR)
Contato NF abre o circuito.
A alimentação da bobina do contator é interrompida.
O contator desenergiza.
Abertura do contato auxiliar
O selo elétrico é desfeito.
O circuito retorna ao estado inicial.

📌 Resultado: motor desligado imediatamente.

⚙ Conceito Operacional Importante
O botão DESLIGAR (NF) tem prioridade sobre o LIGAR.
O circuito só volta a ligar após novo comando manual.
Em caso de falha ou atuação de proteção, o contator também desarma.

📌 Resumo Didático

🟢 Ligar → Pressiona BL → Bobina energiza → Contator fecha → Motor liga
🔴 Desligar → Pressiona BD → Bobina desenergiza → Contator abre → Motor desliga


Esse é o padrão clássico de comando industrial, seguro, confiável e amplamente utilizado em painéis de motores.
