⚡ Ligar uma Bomba D'água de Nível Superior e Inferior com Chave Seletora

🎛️ 2️⃣ DIAGRAMA DE COMANDO (Controle)

🎯 Função

Controlar o acionamento das bombas conforme:
Nível inferior
Nível superior
Seleção manual via chave
Temporização (para BAG 01)

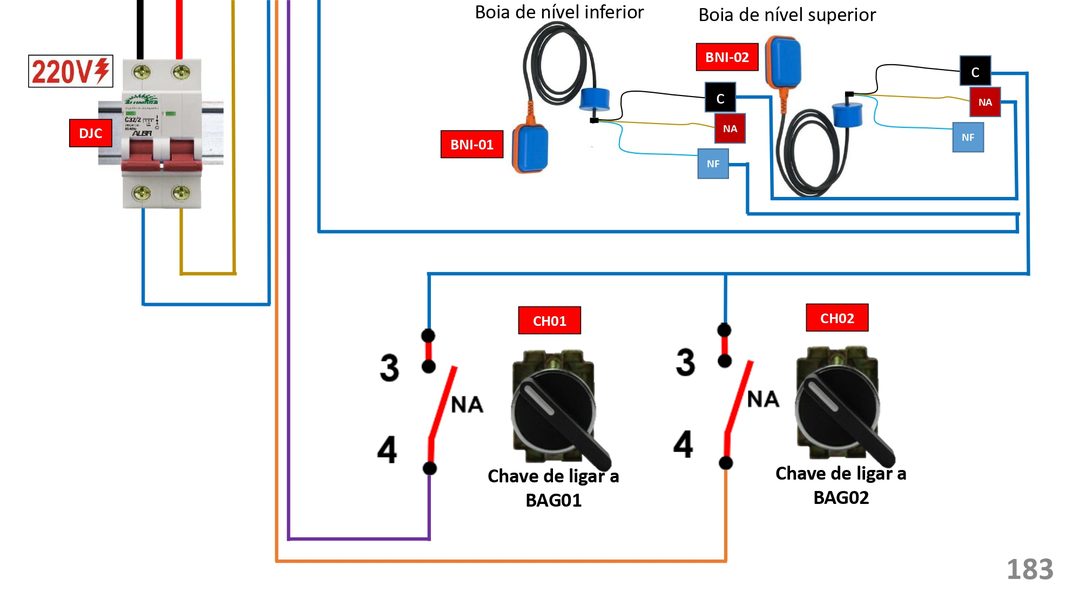

🔹 Componentes do Comando
1️⃣ Boia de Nível Inferior (BNI-01)

Função:
Impedir funcionamento se não houver água na sucção.
Atua como proteção contra funcionamento a seco.
Normalmente configurada como:
Contato NF em série com o comando.
Se nível inferior baixo:
→ Contato abre
→ Sistema não liga.

2️⃣ Boia de Nível Superior (BNI-02 / BNS)

Função:
Controlar enchimento do reservatório superior.
Lógica:
Nível baixo → contato NA fecha → permite ligar bomba.
Nível alto → NA abre → desliga bomba.

3️⃣ Chaves Seletoras

CH01 → BAG 01
CH02 → BAG 02

Permitem acionamento independente.
São contatos NA que alimentam o circuito de comando da respectiva bomba.

4️⃣ Temporizador (RT) – Apenas BAG 01
Instalado no comando da bomba 01.
Função:
Introduzir atraso na partida.
Evitar partidas simultâneas.
Permitir lógica alternada ou temporizada.
Pode operar como:
Retardo na energização (ON-delay).

🔄 Lógica de Funcionamento

🟢 Condições Gerais para Funcionamento

Para qualquer bomba ligar:

✔ Boia inferior deve estar fechada (há água disponível).
✔ Boia superior deve indicar nível baixo.
✔ Chave seletora da bomba deve estar ligada.

🔹 Operação BAG 01 (Com Temporizador)

CH01 acionada.
Boia inferior fechada.
Boia superior indica nível baixo.
Temporizador inicia contagem.
Após tempo ajustado → energiza bobina K1.
Motor liga.
Ao atingir nível superior → desliga.

🔹 Operação BAG 02 (Sem Temporizador)

CH02 acionada.
Boias em condição normal.
Bobina K2 energiza imediatamente.
Motor liga sem retardo.
Nível superior atingido → desliga.
