⚡ Partida Direta do Motor

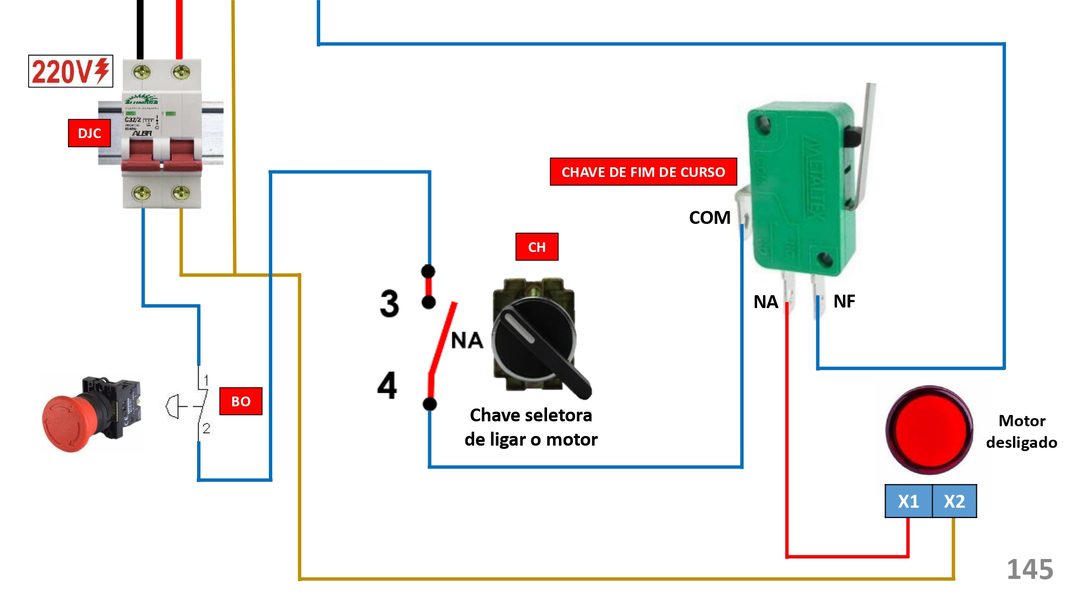

A imagem apresenta um sistema de partida direta (PD) com múltiplos dispositivos de comando e segurança integrados ao circuito em 220 V. Trata-se de um comando montado em série, onde qualquer elemento pode interromper a energização da bobina do contator.

🔧 1. Conceito da Partida Direta

Na partida direta, o motor recebe tensão nominal total da rede quando o contator é energizado.
Características:

Corrente de partida elevada (6 a 8 vezes a nominal)
Torque inicial alto
Sistema simples e robusto
Indicado para motores de pequena/média potência

🔘 2. Elementos do Sistema de Comando

🔄 CH – Chave Seletora (NA 3–4)
Contato normalmente aberto.

Ao girar para ON:

Fecha o circuito.
Energiza a bobina do contator.
Motor entra em funcionamento.
Ao retornar para OFF:

Abre o circuito.
Motor desliga.
Função: comando manual mantido.

🛑 BO – Botão de Emergência (NF 1–2)

Contato normalmente fechado.
Instalado em série com a bobina.
Ao pressionar:

Abre imediatamente o circuito.
Desenergiza o contator.
Motor para instantaneamente.
Função: parada de segurança com prioridade absoluta.
⚙ Chave de Fim de Curso (COM / NA / NF)
Atua conforme posição mecânica do equipamento.
Geralmente utiliza o contato NF em série com a bobina.

Quando acionada:

Abre o circuito.
Interrompe a energização do contator.
Motor desliga automaticamente.
Função: proteção contra ultrapassagem de limite mecânico.

🔴 Sinaleira Vermelha – Motor Desligado

Ligada ao circuito por meio do contato da chave de fim de curso ou contato auxiliar.
Acende quando:

O motor está parado,
O fim de curso foi acionado,
O botão de emergência foi pressionado,
Ou a chave seletora está em OFF.
Função: indicar visualmente estado de parada.

🔌 3. Lógica de Funcionamento

▶️ Motor Liga Quando:

DJC fechado,
Botão de emergência destravado,
Fim de curso em condição normal,
Chave seletora em ON.

⏹ Motor Desliga Quando:

Chave seletora vai para OFF,
Botão de emergência é pressionado,
Fim de curso é acionado.

🎯 Importância do Sistema

Esse conjunto oferece:

✔ Simplicidade da partida direta
✔ Controle manual contínuo
✔ Segurança humana (E-STOP)
✔ Proteção mecânica (fim de curso)
✔ Indicação visual clara do estado do motor

📌 Conclusão Técnica

O sistema ilustrado é uma partida direta com controle seguro e supervisionado, onde:

A chave seletora comanda,
O botão de emergência protege o operador,
O fim de curso protege o equipamento,
A sinaleira vermelha informa condição de parada.

É um padrão amplamente utilizado em máquinas industriais, sistemas de movimentação e automações com controle de posição.
