⚡ Partida Direta do Motor

Com chave seletora + botão de emergência + chave de fim de curso

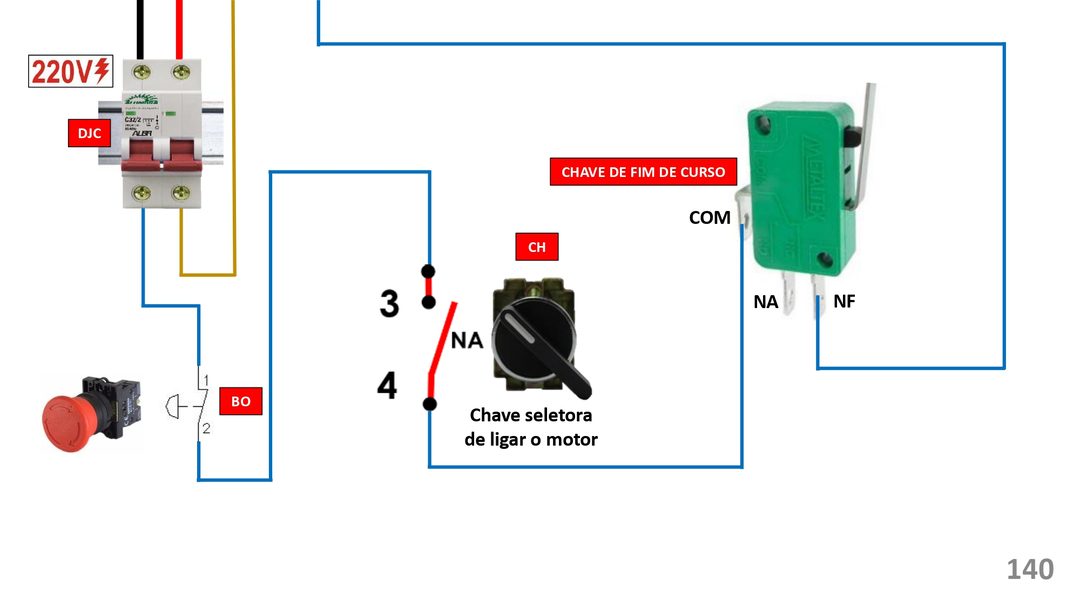

A imagem representa um sistema de partida direta (PD) com três níveis de controle no circuito de comando:

🔄 Comando manual, 🛑 segurança humana e ⚙ proteção por posição/movimento.

🔧 1. Conceito da Partida Direta

Na partida direta, o motor trifásico recebe tensão nominal total da rede no momento da energização.
Características técnicas:

Corrente de partida elevada (≈ 6 a 8 vezes In)
Torque inicial alto
Sistema simples e robusto
Indicado para motores de pequena e média potência

🔘 2. Sistema de Comando (Conforme a imagem)

O circuito de comando é montado em série, garantindo que qualquer dispositivo de segurança possa interromper a energização da bobina do contator.

🔄 Chave Seletora (Comando Normal)

Contato NA (normalmente aberto).
Quando posicionada em ON, fecha o circuito.
Energiza a bobina do contator.
Motor entra em funcionamento.
Por ser chave mantida, não depende de selo elétrico.
Função: controle manual contínuo.

🛑 Botão de Emergência (NF)

Contato normalmente fechado.
Instalado em série com a bobina.
Ao ser pressionado:

Abre o circuito imediatamente.
Desenergiza o contator.
Interrompe o funcionamento do motor.
Função: segurança imediata do operador.
⚙ Chave de Fim de Curso (NF)
Também instalada em série no comando.
Permite funcionamento enquanto não for acionada.
Quando o equipamento atinge determinada posição:

O contato abre.
Interrompe a bobina do contator.
O motor desliga automaticamente.
Função: proteção mecânica e controle automático de posição.

🔌 Sequência de Funcionamento

▶️ Para Ligar o Motor

Disjuntor de comando fechado.
Botão de emergência destravado.
Fim de curso em condição normal.
Chave seletora posicionada em ON.
Bobina energiza → contator fecha → motor liga.

⏹ Para Desligar o Motor

O motor será desligado se:
A chave seletora for colocada em OFF
O botão de emergência for pressionado
A chave de fim de curso for acionada

🎯 Importância do Sistema

Esse conjunto proporciona:

✔ Simplicidade operacional
✔ Segurança do operador
✔ Proteção do equipamento
✔ Controle automático por posição

📌 Conclusão Técnica

O sistema mostrado é uma partida direta com múltiplas camadas de segurança, onde:

A chave seletora realiza o comando normal,
O botão de emergência garante parada imediata,
A chave de fim de curso impede operação fora da posição segura.

É um padrão amplamente utilizado em máquinas industriais, elevadores de carga, portões industriais e sistemas com movimentação mecânica..
