⚡ Partida Direta do Motor

Com chave seletora + botoeira de emergência

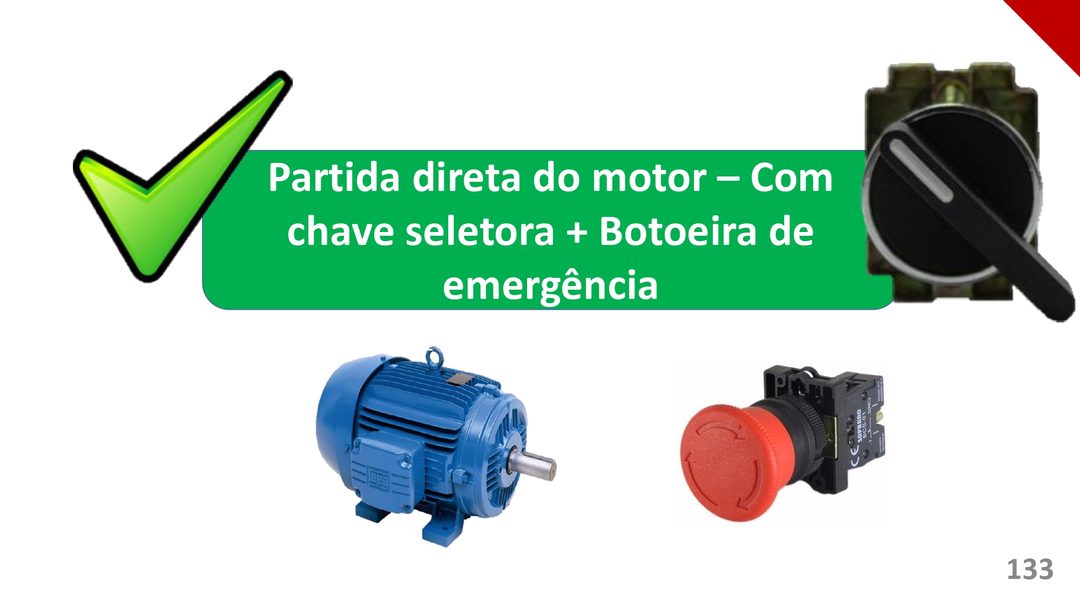

A imagem representa um sistema de partida direta (PD) aplicado a motor trifásico, incorporando dois elementos fundamentais de comando: chave seletora e botão de emergência.

🔧 Conceito da Partida Direta

Na partida direta, o motor é conectado diretamente à tensão nominal da rede, através do contator principal.
✔ Recebe 100% da tensão instantaneamente
✔ Possui corrente de partida elevada (6 a 8 vezes a nominal)
✔ Sistema simples e de baixo custo
✔ Indicado para motores de pequena e média potência


🔘 Sistema de Comando

🔄 Chave Seletora

A chave seletora funciona como comando mantido:

Posição ON → fecha o circuito da bobina do contator → motor liga
Posição OFF → abre o circuito → motor desliga
Ela permite controle manual contínuo, sendo comum em máquinas industriais.

🛑 Botão de Emergência (E-STOP)

Elemento essencial de segurança.
Contato NF (normalmente fechado).
Instalado em série com a bobina do contator.
Ao ser pressionado:
Abre imediatamente o circuito de comando.
Desenergiza o contator.
Interrompe o funcionamento do motor.

📌 Mesmo que a chave seletora esteja em ON, o botão de emergência tem prioridade absoluta.

⚙ Importância do Botão de Emergência
Atende exigências de segurança (NR-10 / NR-12).
Permite parada imediata em situações de risco.
Evita danos ao operador e ao equipamento.
Deve possuir destravamento por giro (tipo cogumelo).

🎯 Conceito Operacional

O sistema combina:

Simplicidade da partida direta
Controle manual por chave seletora
Proteção humana por botão de emergência

📌 Resumo Técnico

Partida direta → motor recebe tensão total da rede.
Chave seletora → comando normal de operação.
Botão de emergência → interrupção imediata em situação crítica.

Esse conjunto garante funcionalidade com segurança operacional adequada em aplicações industriais.
