⚡ Sistema de Partida Estrela–Triângulo (Y–Δ)

A partida estrela–triângulo é um método de acionamento utilizado em motores trifásicos de indução, com o objetivo de reduzir a corrente de partida e suavizar o esforço mecânico inicial.

É amplamente aplicada em motores de média potência quando a rede elétrica não suporta a corrente elevada da partida direta.

🔧 Princípio de Funcionamento

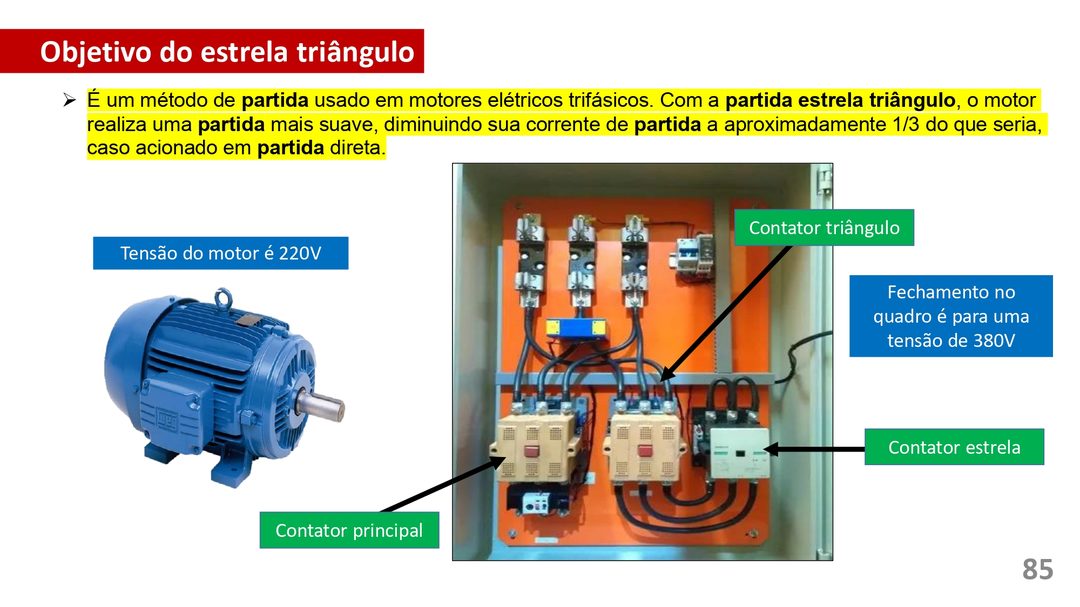

O sistema utiliza três contatores:
Contator principal
Contator estrela (Y)
Contator triângulo (Δ)
Temporizador para controlar a comutação.

▶️ Etapa 1 – Partida em Estrela (Y)

As bobinas do motor são ligadas em estrela.
Cada enrolamento recebe tensão reduzida (≈ 58% da tensão de linha).
A corrente de partida cai para aproximadamente 1/3 da partida direta.
O torque também é reduzido.
Resultado: partida mais suave.

🔄 Etapa 2 – Transição

Após alguns segundos (controlados por temporizador),
O contator estrela desliga,
O contator triângulo entra em operação.
Existe intertravamento elétrico e mecânico para impedir acionamento simultâneo.

▶️ Etapa 3 – Funcionamento em Triângulo (Δ)

As bobinas passam a receber tensão nominal total.
O motor opera em regime normal.
Entrega torque e potência completos.

📊 Características Técnicas

✔ Redução significativa da corrente de partida
✔ Menor queda de tensão na rede
✔ Menor impacto mecânico no eixo e acoplamentos
✔ Maior vida útil do motor e do sistema


⚠ Indicado para motores com seis terminais acessíveis
⚠ Necessário que a tensão de operação seja compatível (ex.: motor 220/380 V)


🎯 Importância para o Motor

A partida estrela–triângulo:
Diminui aquecimento excessivo na partida
Reduz esforços nos enrolamentos
Protege a rede elétrica contra picos elevados
Minimiza choques mecânicos em bombas, compressores e correias
Em aplicações industriais, é uma solução equilibrada entre custo e desempenho, sendo mais econômica que soft-starters e inversores de frequência.

📌 Resumo Técnico

Na partida estrela–triângulo, o motor inicia com tensão reduzida (ligação estrela) para limitar a corrente, e após atingir velocidade adequada, comuta para triângulo, operando com tensão nominal e desempenho total.
